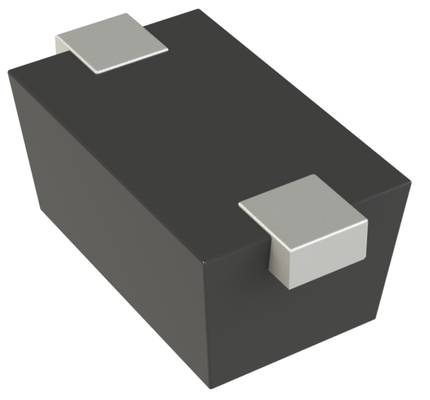

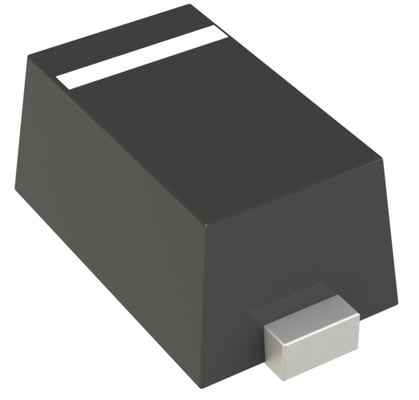

ESD5Z3.3T1G 3.3V Serrage SOD-523 Package <1pF Capacité bidirectionnelle IEC 61000-4-2 Niveau 4 (30kV), protection ESD Défense de ligne de données à grande vitesse Idéal pour les appareils électroniques portables

ESD5Z3.3T1G - Protection ESD 3,3V, boîtier SOD-523, capacité <1pF, bidirectionnel, IEC 61000-4-2 Niveau 4 (30kV), Protection ESD, Défense de ligne de données à haute vitesse, Idéal pour l'électronique portable

Caractéristiques

 Basse tension de serrage

 Dimensions d'encombrement réduites : 0,047 x 0,032 (1,20 mm x 0,80 mm)

 Faible hauteur du corps : 0,028 (0,7 mm)

 Tension de maintien : 2,5 V - 12 V

 Puissance de crête jusqu'à 240 Watts @ impulsion 8 x 20 s

 Faible fuite

 Le temps de réponse est généralement < 1 ns

 Classement ESD de Classe 3 (> 16 kV) selon le modèle du corps humain

 Protection ESD IEC61000-4-2 Niveau 4

 Protection EFT IEC61000-4-4 Niveau 4

 Préfixe SZ pour les applications automobiles et autres applications nécessitant des exigences uniques en matière de site et de contrôle ; Qualifié AEC-Q101 et capable PPAP

 Ces dispositifs sont sans plomb et conformes à la directive RoHS

Applications

Interface de données à haute vitesse et protection de port: C'est son application principale. Il est idéal pour protéger :USB 3.0/3.1/Type-C:

Les lignes de données à haute vitesse sont extrêmement sensibles à la capacité ; la capacité ultra-faible du dispositif garantit l'intégrité du signal.

HDMI et DisplayPort: Protège les interfaces vidéo haute définition contre les décharges électrostatiques (ESD).

Ports d'E/S sur les appareils mobiles (smartphones, tablettes): Tels que les prises casque, les boutons et les ports de chargement.

Électronique portable/grand public: En raison de son petit boîtier SOD-523 et de sa capacité de protection très efficace, il est parfaitement adapté aux conceptions à espace limité :

Smartphones, tablettes, appareils photo numériques, appareils portables (smartwatches, trackers de fitness).

Ordinateurs portables, casques Bluetooth, consoles de jeux portables.

Équipement de communication: Protège les lignes de communication à haute vitesse, par exemple :

Ports LAN sur les commutateurs et les routeurs réseau.

Modules d'antenne radiofréquence (RF).

Description

La série ESD5Z est conçue pour protéger les composants sensibles à la tension contre les événements ESD et les événements de tension transitoire. Une excellente capacité de serrage, une faible fuite et un temps de réponse rapide rendent ces pièces idéales pour la protection ESD sur les conceptions où l'espace sur la carte est limité. En raison de sa petite taille, il est adapté à une utilisation dans les téléphones portables, les appareils portables, les appareils photo numériques, les alimentations et de nombreuses autres applications portables.

INFORMATIONS

Dessin
