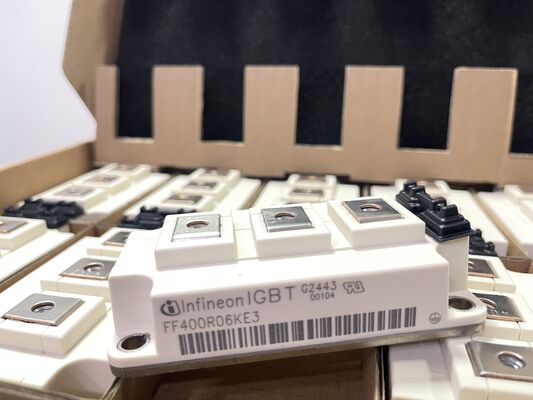

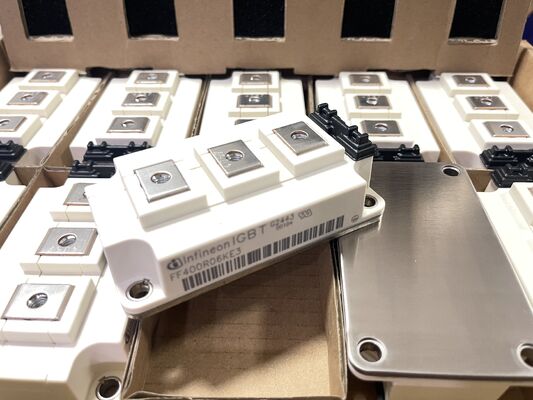

FF400R06KE3HOSA1 600V 400A module IGBT à demi-pont technique d'arrêt de tranchée faible VCEsat commutation rapide robuste pour les onduleurs et les entraînements

Module demi-pont IGBT 600V 400A, technologie d'arrêt de tranchée, faible VCEsat, commutation rapide, robuste pour onduleurs et variateurs

Caractéristiques

• Topologie demi-pont– Deux IGBT avec diodes anti-parallèles dans un module, idéal pour les phases des onduleurs et des convertisseurs.

• Tension collecteur-émetteur 600 V (Vces)– Convient aux variateurs 400 V CA, aux systèmes UPS et aux alimentations industrielles.

• Courant continu 400 A (Ic)– Capacité de courant élevée avec 500A à Tc=25°C ; Dissipation de puissance totale 1250W.

• Technologie IGBT3 d'arrêt de champ de tranchée– Offre de faibles pertes de conduction avec un VCEsat typique de seulement 1,45 V à 400 A.

• Commutation rapide et douce– Optimisé pour les fréquences jusqu'à 20 kHz ; comprend des diodes de récupération douce pour réduire les EMI.

• Charge de grille faible (Qg = 4 300 nC)– Simplifie la conception des commandes de grille et réduit les pertes de puissance de commutation.

• Boîtier isolé robuste de 62 mm– Module montable sur châssis avec embase isolée (isolation 2 500 V), plage de fonctionnement de -40°C à +150°C.

Applications

• Entraînements de moteurs industriels– Variateurs AC pour pompes, ventilateurs, convoyeurs, compresseurs et servocommandes.

• Alimentations sans coupure (UPS)– Étages onduleurs pour systèmes UPS en ligne à double conversion.

• Équipement de soudage– Sources d'alimentation de soudage basées sur un onduleur nécessitant une commutation rapide et un courant élevé.

• Énergie renouvelable– Onduleurs solaires string et centraux pour systèmes photovoltaïques.

• Chauffage par induction– Étages de puissance pour cuisinières, fours et machines à sceller industriels.

• Alimentations à découpage (SMPS)– Convertisseurs DC-DC haute puissance pour applications industrielles et télécoms.

• Infrastructure des véhicules électriques (VE)– Entraînements auxiliaires et étages de puissance des stations de recharge basse tension.

Description

LeFF400R06KE3HOSA1est un module IGBT haute performance d'Infineon Technologies, qui fait partie de la famille 62 mm de la série C. Il présente une configuration en demi-pont (double) composée de deux IGBT avec des diodes anti-parallèles contrôlées par émetteur à récupération douce. Utilisant la technologie avancée Trench Field Stop IGBT3 d'Infineon, ce module offre une tension de saturation exceptionnellement faible (VCEsat) et des performances de commutation supérieures. Conçu pour les applications industrielles robustes, il est logé dans un boîtier standard de 62 mm avec une plaque de base en cuivre isolée, offrant une excellente conductivité thermique et une excellente isolation électrique. Ce module est optimisé pour la commutation haute fréquence dans les entraînements de moteur, les alimentations sans coupure (UPS) et les équipements de soudage, fonctionnant de manière fiable à des températures de jonction allant jusqu'à 150°C.
