ADT6501SRJZP085RL7 Interrupteur thermique 85°C Précision ±1°C 2.7V-5.5V SOT-23-5 10μA Faible consommation AEC-Q100

ADT6501SRJZP085RL7

andnbsp;

CARACTÉRISTIQUES

andplusmn;0,5anddeg;C (typique) précision du seuil

Points de déclenchement réglés en usine de

andminus;45anddeg;C à +15anddeg;C par incréments de 10anddeg;C

+35anddeg;C à +115anddeg;C par incréments de 10anddeg;C

Aucun composant externe requis

Température maximale de 125anddeg;C

Sortie à drain ouvert (ADT6501/ADT6503)

Sortie push-pull (ADT6502/ADT6504)

Hystérésis sélectionnable par broche de 2anddeg;C et 10anddeg;C

Courant d'alimentation de 30 andmicro;A (typique)

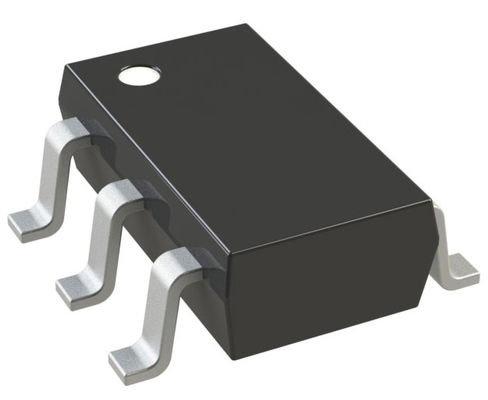

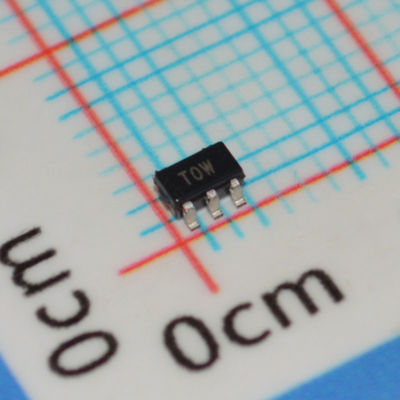

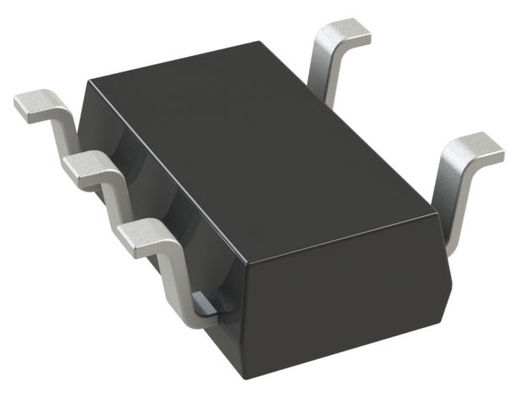

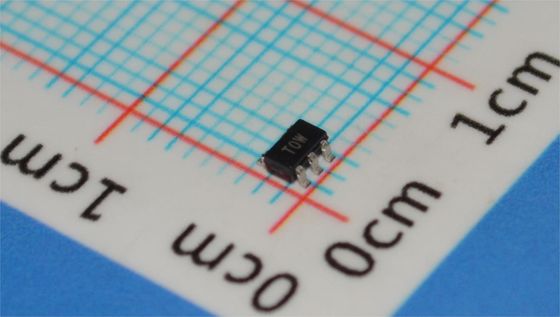

Boîtier SOT-23 à 5 broches, peu encombrant

APPLICATIONS

Équipement médical

Automobile

Téléphones portables

Disques durs

Ordinateurs personnels

Équipement de test électronique

Appareils électroménagers

Contrôle de processus

andnbsp;

DESCRIPTION GÉNÉRALE

Les ADT6501/ADT6502/ADT6503/ADT6504 sont des commutateurs de température à point de déclenchement disponibles dans un boîtier SOT-23 à 5 broches. Chaque composant contient un capteur de température à bande interdite interne pour la détection de la température locale. Lorsque la température franchit le réglage du point de déclenchement, la sortie logique est activée. La sortie logique ADT6501/ADT6503 est active basse et à drain ouvert. La sortie logique ADT6502/ADT6504 est active haute et push-pull. La température est numérisée à une résolution de 0,125anddeg;C (11 bits). Les réglages d'usine des points de déclenchement sont espacés de 10anddeg;C, allant de andminus;45anddeg;C à +15anddeg;C pour les modèles à seuil froid et de +35anddeg;C à +115anddeg;C pour les modèles à seuil chaud. Ces dispositifs ne nécessitent aucun composant externe et consomment généralement 30 andmu;A de courant d'alimentation. L'hystérésis est sélectionnable par broche à 2anddeg;C et 10anddeg;C. Le commutateur de température est spécifié pour fonctionner sur la plage d'alimentation de 2,7 V à 5,5 V. Les ADT6501 et ADT6502 sont utilisés pour surveiller les températures de +35anddeg;C à +115anddeg;C uniquement. Par conséquent, la broche de sortie logique devient active lorsque la température dépasse la température du point de déclenchement sélectionné.

Les ADT6503 et ADT6504 sont utilisés pour surveiller les températures de andminus;45anddeg;C à +15anddeg;C uniquement. Par conséquent, la broche de sortie logique devient active lorsque la température descend en dessous de la température du point de déclenchement sélectionné.

andnbsp;

Informations

andnbsp;

Dessin
