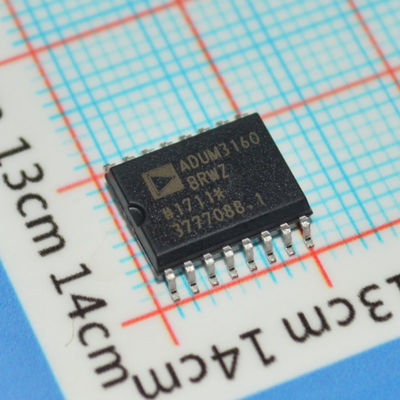

ADUM3160BRWZ Isolateur USB 2,5 kV, pleine/basse vitesse 16 Mbps, 3 V-5,5 V, SOIC-16, -40 °C à +105 °C

ADUM3160BRWZ

andnbsp;

CARACTÉRISTIQUES

Compatible USB 2.0

Débit de données basse et pleine vitesse : 1,5 Mbit/s et 12 Mbit/s

Communication bidirectionnelle

Fonctionnement VBUS de 4,5 V à 5,5 V

Courant d'alimentation en amont maximal de 7 mA à 1,5 Mbit/s

Courant d'alimentation en amont maximal de 8 mA à 12 Mbit/s

Courant de repos en amont maximal de 2,3 mA

Protection contre les courts-circuits en amont

Performance ESD de contact de classe 3A selon ANSI/ESD STM5.1-2007

Fonctionnement à haute température : 105 °C

Immunité aux transitoires en mode commun élevée : > 25 kV/µs

Boîtier SOIC 16 broches à corps large

Conforme RoHS

Qualifié pour les applications automobiles

andnbsp;

DESCRIPTION GÉNÉRALE

L'ADuM31601 est un isolateur de port USB basé sur la technologie iCoupler® d'Analog Devices, Inc. Combinant le CMOS haute vitesse et la technologie de transformateur à noyau d'air monolithique, ce composant d'isolation offre des caractéristiques de performance exceptionnelles et s'intègre facilement aux périphériques compatibles USB basse et pleine vitesse.

De nombreux microcontrôleurs implémentent l'USB de sorte qu'il ne présente que les lignes D+ et D- aux broches externes. Ceci est souhaitable dans de nombreux cas car cela minimise les composants externes et simplifie la conception ; cependant, cela présente des défis particuliers lorsqu'une isolation est requise. Étant donné que les lignes USB doivent basculer entre la commande active de D+/D- et la possibilité pour des résistances externes de définir l'état du bus, l'ADuM3160 fournit des mécanismes pour détecter la direction du flux de données et le contrôle de l'état des tampons de sortie. La direction des données est déterminée paquet par paquet.
