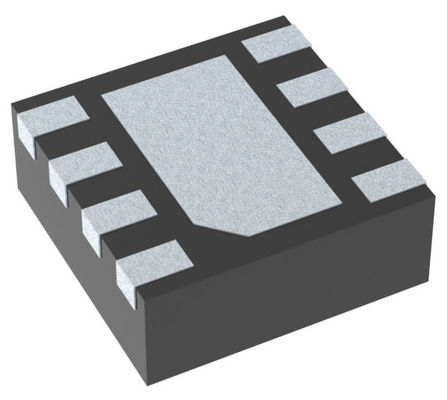

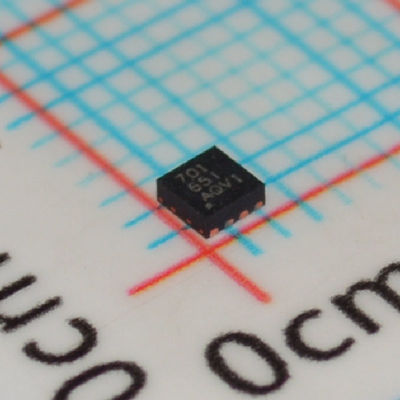

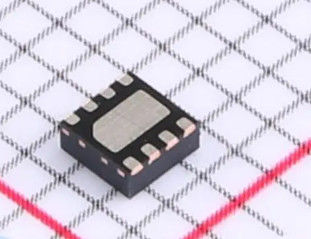

BQ294701DSGR Protecteur Li-ion 2 cellules 1,5μA Ultra-faible IQ Précision ±25mV 2,5V-5,5V Boîtier / Boîtier 8-WFDFN avec pastille exposée -40°C à +85°C

BQ294701DSGR

Caractéristiques

• Protection contre les surtensions des cellules 2, 3 et 4 séries

• Minuterie de temporisation programmée par condensateur externe

• Seuil OVP programmé en usine (plage de seuil de 3,85 V à 4,6 V)

• Options de sortie : active haute ou drain ouvert actif bas

• Protection contre les surtensions de haute précision : ±10 mV

• Faible consommation d'énergie ICC ≈ 1 µA (VCELL(ALL) < VPROTECT)

• Faible courant de fuite par entrée de cellule < 100 nA

• Faible encombrement du boîtier : WSON à 8 broches (2,00 mm x 2,00 mm)

Description

La famille BQ2947 est un moniteur et protecteur de surtension pour les systèmes de blocs-batteries Li-Ion. Chaque cellule est surveillée indépendamment pour une condition de surtension.

Dans le dispositif BQ2947, une minuterie de temporisation externe est lancée lors de la détection d'une condition de surtension sur une cellule quelconque. À l'expiration de la minuterie de temporisation, la sortie est déclenchée dans son état actif (haut ou bas, selon la configuration). La fonction de minuterie de temporisation externe comprend également la capacité de détecter un condensateur de temporisation ouvert ou court-circuité sur la broche CD, ce qui déclenchera de même le pilote de sortie dans une condition de surtension.

Pour des tests de chaîne de production plus rapides, le dispositif BQ2947 fournit un mode de test client avec un temps de temporisation réduit de 67.

Informations

Dessin
