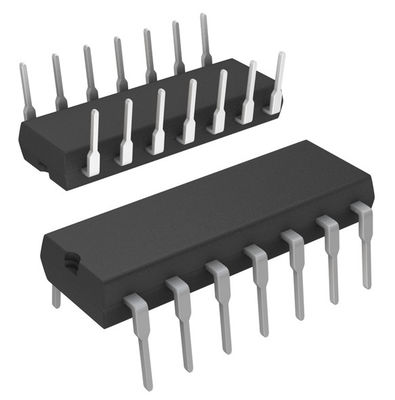

IR2110PBF Circuit intégré 600V Conducteur haute-basse 2A Courant de pointe 10V-20V Logique 500ns Rise Time Package / Case 14-DIP (0,300", 7,62mm) -40°C à +125°C

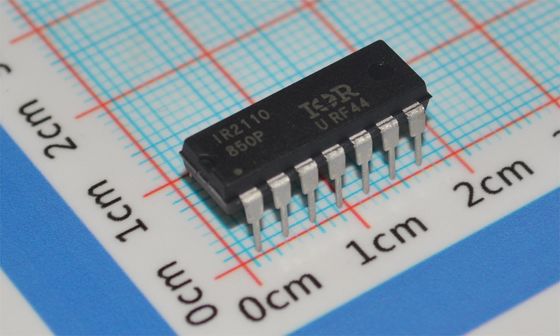

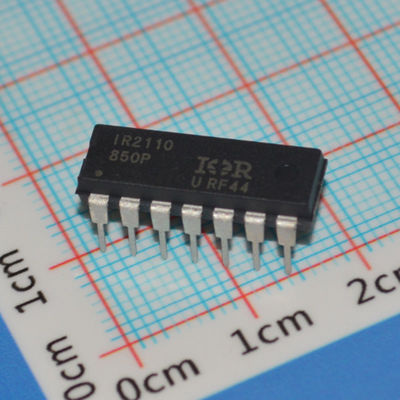

IR2110PBF

andnbsp;

Caractéristiques

andbull; Canal flottant conçu pour un fonctionnement bootstrap Entièrement opérationnel jusqu'à +500V ou +600V Tolérant aux tensions transitoires négatives Immunité dV/dt

andbull; Plage d'alimentation de commande de grille de 10 à 20V

andbull; Verrouillage de sous-tension pour les deux canaux

andbull; Compatible logique 3,3 V Plage d'alimentation logique séparée de 3,3 V à 20 V Décalage de logique et de puissance de ±5 V

andbull; Entrées CMOS à déclenchement Schmitt avec résistance de rappel

andbull; Logique d'arrêt déclenchée par les fronts, cycle par cycle

andbull; Délai de propagation apparié pour les deux canaux

andbull; Sorties en phase avec les entrées

andnbsp;

Description

Les IR2110/IR2113 sont des pilotes de MOSFET et d'IGBT haute tension et haute vitesse avec des canaux de sortie référencés côté haut et côté bas indépendants. Les technologies CMOS propriétaires HVIC et résistantes aux verrous permettent une construction monolithique robuste. Les entrées logiques sont compatibles avec les sorties CMOS ou LSTTL standard, jusqu'à une logique de 3,3 V. Les pilotes de sortie comportent un étage tampon à courant pulsé élevé conçu pour une conduction croisée minimale du pilote. Les délais de propagation sont adaptés pour simplifier l'utilisation dans les applications haute fréquence. Le canal flottant peut être utilisé pour piloter un MOSFET de puissance à canal N ou un IGBT dans la configuration côté haut qui fonctionne jusqu'à 500 ou 600 volts.

andnbsp;

Informations

andnbsp;

Dessin
