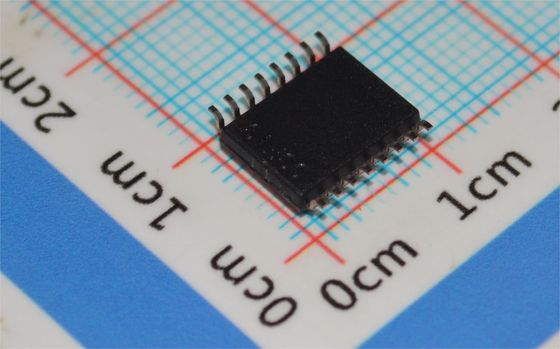

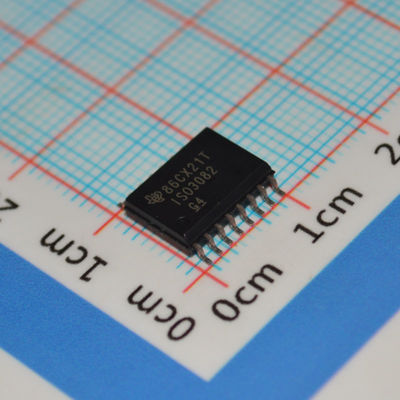

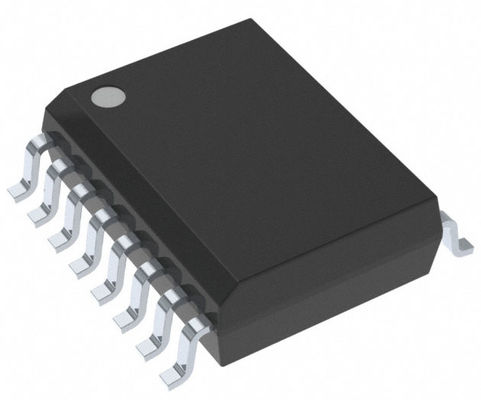

ISO3082DWR 3V-5.5V RS-485 Émetteur-récepteur ±15kV ESD 25Mbps 1/8 Unité de charge SOIC-16 -40°C à +85°C

ISO3082DWR

andnbsp;

Caractéristiques

andbull; Conforme ou supérieur aux exigences TIA/EIA RS-485

andbull; Débits de signalisation jusqu'à 20 Mbps

andbull; Charge unitaire de 1/8 – jusqu'à 256 nœuds sur un bus

andbull; Protection contre l'arrêt thermique

andbull; Faible capacité de bus – 16 pF (typique)

andbull; Immunité transitoire typique de 50 kV/andmu;s

andbull; Récepteur à sécurité intégrée pour bus ouvert, court-circuit, inactif

andbull; Les entrées 3,3 V sont tolérantes à 5 V

andbull; Protection ESD des broches de bus – 12 kV HBM entre les broches de bus et GND2 – 6 kV HBM entre les broches de bus et GND1

andbull; Certifications liées à la sécurité : – Isolation de base de 4 000 VPK, 560 VPK VIORM selon DIN EN IEC 60747-17 (VDE 0884-17) – Isolation de 2 500 VRMS selon UL 1577 – Isolation de 4 000 VPK selon CSA 62368-

andnbsp;

Description

Les dispositifs ISO3080 et ISO3086 sont des émetteurs-récepteurs de ligne différentiels duplex intégral isolés, tandis que les dispositifs ISO3082 et ISO3088 sont des émetteurs-récepteurs de ligne différentiels semi-duplex isolés pour les applications TIA/EIA 485/422.

Ces dispositifs sont idéaux pour les longues lignes de transmission car la boucle de masse est interrompue pour permettre une plage de tension de mode commun beaucoup plus grande. La barrière d'isolation symétrique du dispositif est testée pour fournir 2 500 VRMS d'isolation pendant 60 s selon UL 1577 entre l'émetteur-récepteur de ligne de bus et l'interface de niveau logique.

Toute E/S câblée peut être soumise à des transitoires de bruit électrique provenant de diverses sources. Ces transitoires de bruit peuvent endommager l'émetteur-récepteur ou les circuits sensibles à proximité s'ils sont d'une amplitude et d'une durée suffisantes. Ces dispositifs isolés peuvent augmenter considérablement la protection et réduire le risque d'endommagement des circuits de commande coûteux.

Les dispositifs ISO3080, ISO3082, ISO3086 et ISO3088 sont qualifiés pour une utilisation de –40 °C à +85 °C.

andnbsp;

Informations

andnbsp;

Dessin
