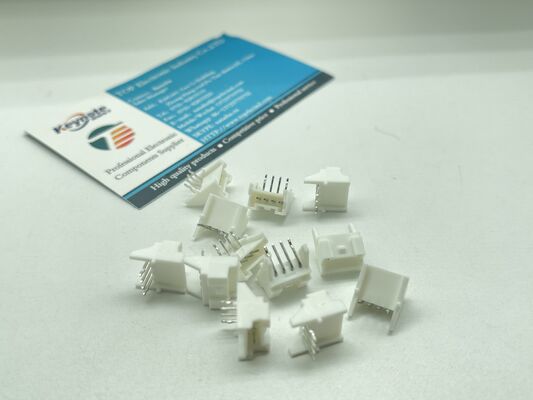

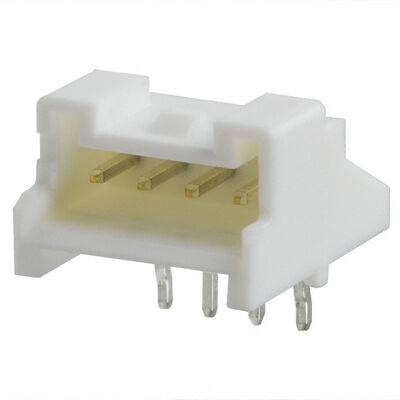

S04B-PASK-2 Connecteur 4 broches pas de 2.0mm entrée par le dessus verrouillage par friction Nylon UL94V-0 3A 250V -25°C à +85°C Montage THT Série JST PA pour appareils électroménagers

S04B-PASK-2 Connecteur mâle 4 broches, pas de 2,0 mm, entrée supérieure, verrouillage par friction, nylon UL94V-0, 3A, 250V, -25°C à +85°C, montage THT, série JST PA pour appareils électroménagers

Caractéristiques

• Configuration : Connecteur mâle à 4 broches, une seule rangée, entrée supérieure (verticale) avec montage traversant (THT) pour une fixation sécurisée sur PCB.

• Pas : Espacement de 2,0 mm, offrant un équilibre entre miniaturisation et distance d'isolement suffisante pour les applications basse tension.

• Courant nominal : Nominal de 3A (max) par broche, adapté à la transmission de puissance et de signaux modérés.

• Tension nominale : Nominal de 250V AC/DC, compatible avec les circuits basse tension typiques.

• Plage de température : Température de fonctionnement de -25°C à +85°C (y compris l'élévation de température pendant la connexion), ce qui le rend adapté aux environnements intérieurs et commerciaux.

• Accouplement : Conçu pour s'accoupler avec des contacts à sertir de la série JST PA (par exemple, SPH-002T-P0.5S ou SPH-002T-P0.5L) et des boîtiers de connecteur femelle (par exemple, PAP-04V-S), assurant un verrouillage sécurisé et un contact électrique fiable.

• Mécanisme de verrouillage : Dispose d'un verrouillage par friction (languette latérale) pour une rétention d'accouplement sécurisée, empêchant la déconnexion accidentelle due aux vibrations ou aux chocs.

• Matériau : Le boîtier est en nylon UL94V-0 (PA66), offrant une résistance à la flamme et une bonne résistance mécanique.

Applications

• Électronique grand public : Connexions d'alimentation et de signal internes dans les lecteurs DVD, les décodeurs, les imprimantes, les scanners et les consoles de jeux.

• Appareils électroménagers : Connexions de carte de contrôle dans les climatiseurs, les machines à laver, les réfrigérateurs, les fours à micro-ondes et les cuiseurs à riz.

• Équipement industriel : Connexions E/S et capteurs dans les automates programmables industriels (API), les alimentations et les instruments de mesure.

• Systèmes d'éclairage : Câblage interne dans les drivers LED, la signalisation et les luminaires décoratifs.

• Automobile (non critique) : Circuits à faible courant dans les systèmes audio de voiture, les systèmes de navigation et l'éclairage intérieur (remarque : ne convient pas aux compartiments moteur à haute température sans certifications supplémentaires).

• Blocs de batteries : Câblage de signal et d'équilibrage dans les petits systèmes de gestion de batterie (BMS) pour appareils grand public.

Description

Le S04B-PASK-2 est un boîtier de connecteur de style à sertir à 4 positions, à entrée supérieure (verticale) de la série PA de JST, conçu pour des connexions fil-à-carte fiables dans les appareils électroniques compacts. Il fait partie d'un système de connecteurs à profil bas et haute température largement utilisé dans les applications grand public et industrielles.

INFORMATIONS

Dessin
