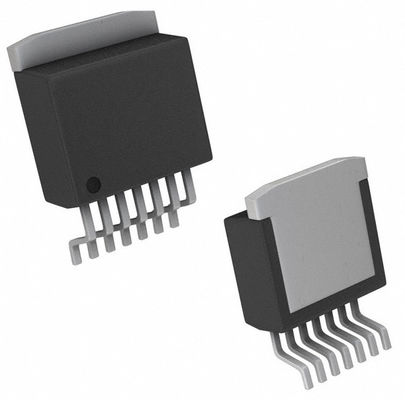

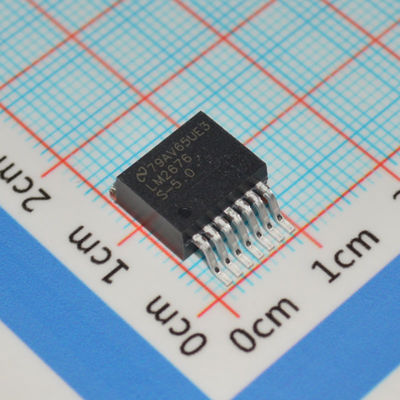

LM2676SX-5.0 5V 3A Buck Convertisseur 8-40V Entrée 90% d'efficacité TO-263 260kHz -40°C à +125°C

LM2676SX-5.0

Caractéristiques

• Nouveau produit disponible : – LMR51430 4,5 à 36 V, 3 A, convertisseur synchrone 500 kHz et 1,1 MHz

• Pour une mise sur le marché plus rapide : – Module d'alimentation TLVM13630 3 à 36 V, 3 A, 200 kHz à 2,2 MHz

• Rendement jusqu'à 94 %

• Simple et facile à concevoir (en utilisant des composants externes disponibles dans le commerce)

• Interrupteur de sortie DMOS de 150 mΩ

• Versions à sortie fixe de 3,3 V, 5 V, 12 V et réglable (1,2 V à 37 V)

• Courant de veille de 50 µA à l'arrêt

• ±2 % de tolérance de sortie maximale sur toutes les conditions de ligne et de charge

• Large plage de tension d'entrée : 8 V à 40 V

• Oscillateur interne à fréquence fixe de 260 kHz

• Plage de température de jonction de fonctionnement de -40 à 125 °C

Applications

• Module de communication

• Compteur électrique

• Panneau de commande de bouton d'appel

• Entraînements de moteurs

Description

La série de régulateurs LM2676 est constituée de circuits intégrés monolithiques qui fournissent toutes les fonctions actives pour un régulateur de commutation abaisseur (buck) capable d'alimenter des charges allant jusqu'à 3 A avec d'excellentes caractéristiques de régulation de ligne et de charge. Un rendement élevé (> 90 %) est obtenu grâce à l'utilisation d'un interrupteur de puissance DMOS à faible résistance à l'état passant. La série se compose de tensions de sortie fixes de 3,3 V, 5 V et 12 V et d'une version à sortie réglable.

Le concept de convertisseur de puissance SIMPLE SWITCHER® permet une conception complète en utilisant un nombre minimal de composants externes. Un oscillateur à haute fréquence fixe (260 kHz) permet l'utilisation de composants de plus petite taille physique. Une famille d'inductances standard à utiliser avec le LM2676 est disponible auprès de plusieurs fabricants pour simplifier grandement le processus de conception.

La série LM2676 dispose également d'un arrêt thermique intégré, d'une limitation de courant et d'une entrée de commande MARCHE et ARRÊT qui peut mettre le régulateur hors tension à un faible courant de repos de 50‑µA en veille. La tension de sortie est garantie avec une tolérance de ±2 %. La fréquence d'horloge est contrôlée avec une tolérance de ±11 %.
