LM3429MHX 42V 1.5A Buck LED Driver 6-42V Entrée analogique/PWM Dimming 1MHz TSSOP-14 -40°C à +125°C AEC-Q100

LM3429MHX

Caractéristiques

• Le LM3429-Q1 est qualifié AEC-Q100 Grade 1 pour 1 application automobile

• Plage VIN de 4,5 V à 75 V

• Tension de détection de courant réglable

• Détection de courant côté haut

• Driver de grille MosFET 2-Ω, 1-A crête

• Protection contre les sous-tensions en entrée

• Protection contre les surtensions

• PWMDimming

• Gradation analogique

• Limitation de courant cycle par cycle

• Fréquence de commutation programmable

• Boîtier HTSSOP 14 broches à profil bas

• Arrêt thermique

Applications

• LEDDrivers - Buck, Boost, Buck-Boost, SEPIC

• SSL intérieur et extérieur

• Automobile

• Éclairage général

• Régulateurs à courant constant

Description

Le LM3429 est un contrôleur MosFET N-channel haute tension polyvalent pour les drivers de LED. Il peut être facilement configuré en topologies buck, boost, buck-boost et SEPIC. Cette flexibilité, ainsi qu'une tension d'entrée nominale de 75 V, rendent le LM3429 idéal pour l'éclairage des LED dans une très grande et diverse famille d'applications.

La tension de détection de courant côté haut réglable permet une régulation précise du courant de la LED avec le meilleur rendement possible. Le LM3429 utilise le contrôle Predictive Off time (PRO), qui est une combinaison du contrôle en mode courant crête et d'une minuterie d'arrêt prédictive. Cette méthode de contrôle facilite la conception de la compensation de boucle tout en fournissant une compensation inhérente de l'avance de tension d'entrée.

Le LM3429 comprend un régulateur de démarrage haute tension qui fonctionne sur une large plage d'entrée de 4,5 V à 75 V. Le contrôleur PWM interne est conçu pour des fréquences de commutation réglables allant jusqu'à 2 MHz, permettant ainsi des solutions compactes. Les fonctionnalités supplémentaires incluent la gradation analogique, la gradation PWM, la protection contre les surtensions, le verrouillage en cas de sous-tension, la limitation de courant cycle par cycle et l'arrêt thermique.

Informations

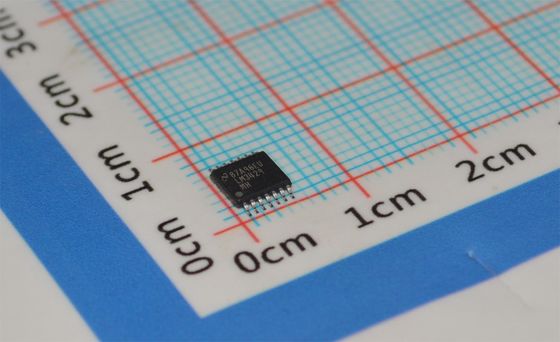

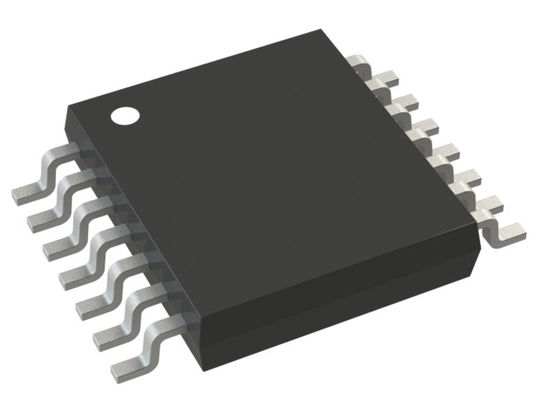

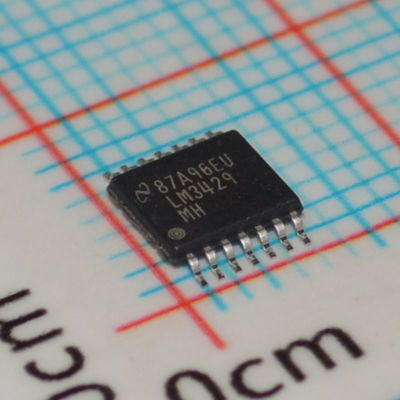

Dessin

Notre avantage :

• Produits de haute qualité --- nos offres sont 100% neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour toutes sortes de composants.^_^


Liste de produits
Fournir une série de composants électroniques, une gamme complète de semi-conducteurs, de composants actifs et passifs. Nous pouvons vous aider à obtenir tout pour la nomenclature de la carte de circuit imprimé, en un mot, vous pouvez obtenir une solution unique ici,


Les offres incluent :
Circuit intégré, CI de mémoire, Diode, Transistor, Condensateur, Résistance, Varistance, Fusible, Potentiomètre et potentiomètre, Transformateur, Batterie, Câble, Relais, Interrupteur, Connecteur, Bornier, Cristal et oscillateur, Inducteur, Capteur, Transformateur, Driver IGBT, LED, LCD, Convertisseur, PCB (carte de circuit imprimé), PCBA (assemblage de PCB)

Forte en marque :
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
