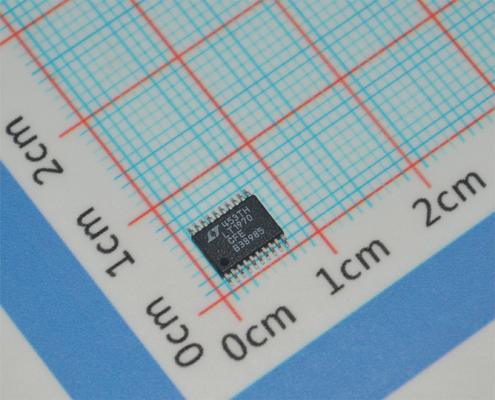

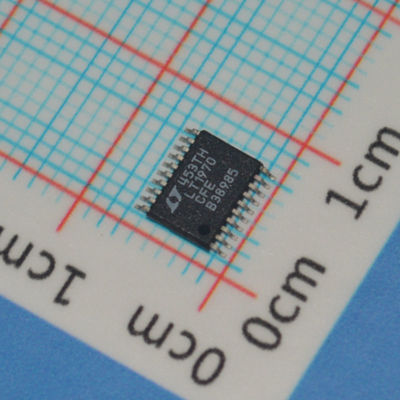

LT1970CFE ±500mA Amplificateur de puissance 3V à ±15V Apport 1MHz Largeur de bande 0,5μV/°C Dérive de décalage 20-TSSOP-EP -40°C à +85°C

LT1970CFE

Caractéristiques

 Courant de sortie minimum de ±500mA

 Réglage indépendant des limites de courant source et puits

 Précision de la limite de courant de 2 %

 Fonctionne avec des alimentations simples ou symétriques

 Entrée de contrôle d'arrêt/activation

 Indicateurs d'état à collecteur ouvert : limite de courant de puits, limite de courant source, arrêt thermique

 Limite de courant et arrêt thermique à sécurité intégrée

 Vitesse de balayage de 1,6 V/µs

 Produit gain-bande passante de 3,6 MHz

 Réponse rapide de la limite de courant : bande passante de 2 MHz

 Plage de températures spécifiée : –40 °C à 85 °C

 Disponible en boîtier TSSOP à 20 broches

Applications

Équipement de test automatique

Alimentations de laboratoire

Pilotes de moteur

Pilote de refroidisseur thermoélectrique

Description

Le LT®1970 est un amplificateur opérationnel de puissance ±500mA avec une limitation de courant précise contrôlée extérieurement. Des tensions de contrôle séparées programment les seuils de détection de limite de courant source et puits avec une précision de 2 %. Le courant de sortie peut être augmenté en ajoutant des transistors de puissance externes.

Le circuit fonctionne avec des alimentations simples ou symétriques de 5 V à 36 V de tension d'alimentation totale. En fonctionnement normal, les alimentations de l'étage d'entrée et les alimentations de l'étage de sortie sont connectées (VCC à V+ et VEE à V–). Pour réduire la dissipation de puissance, il est possible d'alimenter l'étage de sortie (V+, V–) à partir de rails de tension indépendants et inférieurs. L'amplificateur est stable en gain unitaire avec un produit gain-bande passante de 3,6 MHz et une vitesse de balayage de 1,6 V/µs. Les circuits de limitation de courant fonctionnent avec une réponse de 2 MHz entre les entrées de contrôle VCSRC ou VCSNK et la sortie de l'amplificateur.

Les indicateurs d'état à collecteur ouvert signalent l'activation du circuit de limitation de courant, ainsi que l'arrêt thermique de l'amplificateur. Une entrée logique d'activation met l'amplificateur dans un état de sortie à faible puissance et à haute impédance lorsqu'elle est tirée vers le bas. L'arrêt thermique et une limite de courant fixe de ±800 mA protègent la puce en cas de défaut.

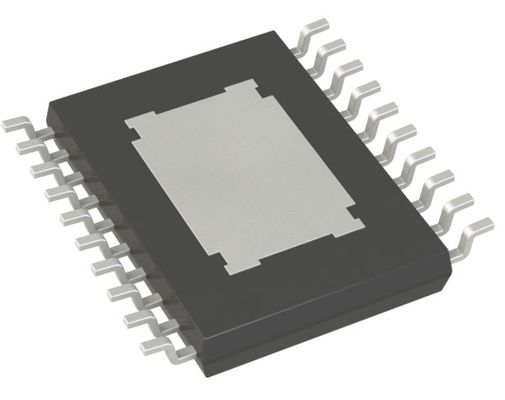

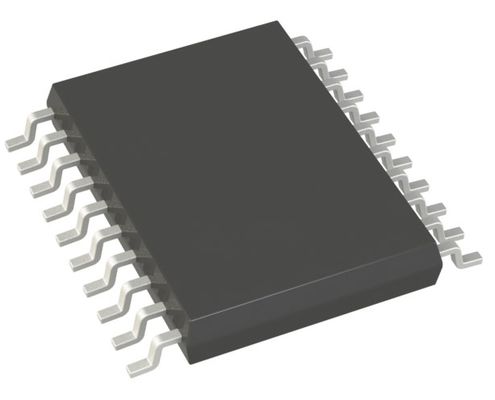

Le LT1970 est logé dans un boîtier TSSOP à 20 broches avec une plaque inférieure en cuivre thermoconductrice pour faciliter la dissipation thermique.

Informations

Dessin
