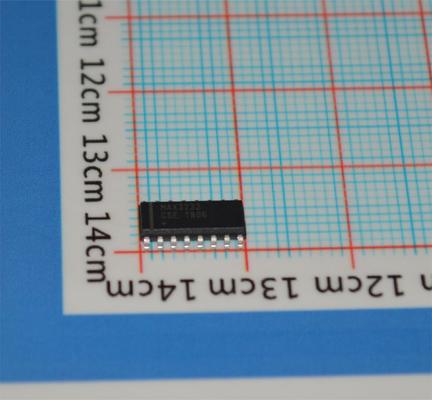

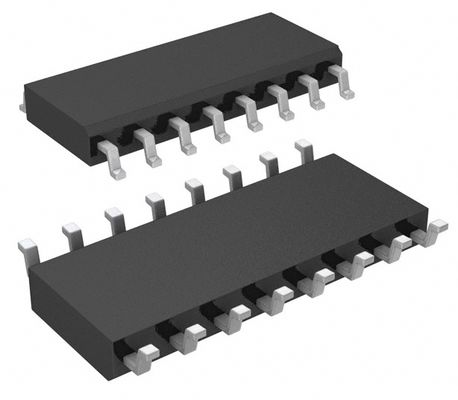

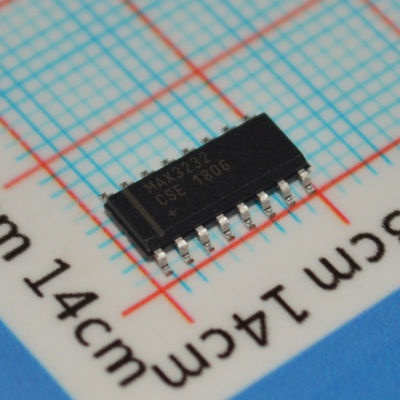

MAX3232CSE Émetteur-récepteur RS-232 3V-5.5V 250kbps 2Tx/2Rx ±15kV Protection ESD 0,1µA Arrêt SOIC-16 -40°C à +85°C

MAX3232CSE

Description générale

Les émetteurs-récepteurs MAX3222/MAX3232/MAX3237/MAX3241 disposent d'un étage de sortie d'émetteur à faible chute de tension propriétaire, permettant des performances RS-232 réelles à partir d'une alimentation de 3,0 V à 5,5 V avec une pompe de charge double. Les appareils ne nécessitent que quatre petits condensateurs externes de pompe de charge de 0,1 µF. Les MAX3222, MAX3232 et MAX3241 sont garantis pour fonctionner à des débits de données de 120 kbps tout en maintenant les niveaux de sortie RS-232. Le MAX3237 est garanti pour fonctionner à des débits de données de 250 kbps en mode de fonctionnement normal et de 1 Mbps en mode de fonctionnement MegaBaud™.

Les MAX3222/MAX3232 ont 2 récepteurs et 2 pilotes. Les MAX3222 et MAX3232 sont compatibles en termes de broches, de boîtier et de fonctions avec les normes industrielles MAX242 et MAX232, respectivement.

Le MAX3241 dispose de 5 récepteurs et de 3 pilotes, tandis que le MAX3237 dispose de 3 récepteurs et de 5 pilotes. Les récepteurs R1 (MAX3237/MAX3241) et R2 (MAX3241) ont des sorties supplémentaires en plus de leurs sorties standard. Ces sorties supplémentaires sont toujours actives, ce qui permet de surveiller les appareils externes sans polariser en direct les diodes de protection dans les circuits qui peuvent avoir VCC complètement supprimé.

Les MAX3222, MAX3232 et MAX3241 sont disponibles dans des boîtiers TSSOP et SSOP peu encombrants avec des températures de fonctionnement de -40°C à +85°C ou de 0°C à 70°C.

Applications

● Équipement alimenté par batterie

● Équipement portable

● Périphériques

● Équipement de communication de données

Avantages et caractéristiques

● Les fonctionnalités intégrées permettent d'économiser de l'espace sur la carte et de simplifier la conception

• Le circuit de pompe de charge élimine le besoin d'une alimentation bipolaire ±12V

• Fonctionnement à alimentation unique large de +3V à +5,5V

• Les sorties supplémentaires toujours actives permettent la surveillance des appareils externes

● L'économie d'énergie prolonge la durée de vie de la batterie

• Courant d'alimentation de 1µA en mode arrêt lorsque le récepteur est actif (MAX3222, MAX3237, MAX3241)

Informations

Dessin
