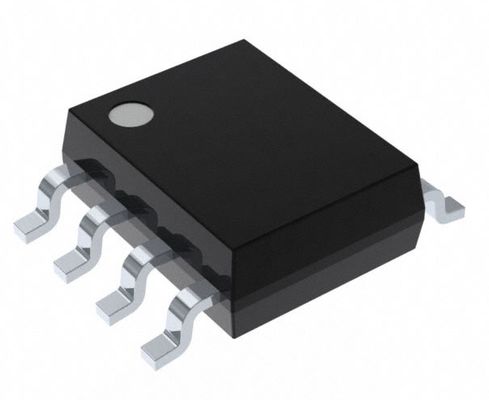

MAX3485EESA Émetteur-récepteur RS-485/RS-422 3,3 V 10 Mbps 1/8 de charge unitaire (256 nœuds) ±15 kV ESD SOIC-8 -40°C à +85°C

Max3485EESA

Caractéristiques

● Protection ESD pour les broches d'entrée/sortie RS-485

• ±15kV  Modèle du corps humain

• ±8 kV IEC 1000-4-2, Décharge par contact

• ± 15 kV IEC 1000-4-2, Décharge par espace d'air

● Fonctionne à partir d'une seule alimentation +3,3V

● Interopérable avec +5V Logic

● Débit de données garanti de 12 Mbps (MAX3485E/MAX3490E/MAX3491E)

● Rate de virage limitée pour une transmission de données sans erreur (MAX3483E/MAX3488E)

● Mode d'arrêt à faible courant 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● Plage de tension d'entrée en mode commun de 7V à +12V

● Disponible en version double et en version double

● La norme de l'industrie 75176 Pinout (MAX3483E/MAX3485E/MAX3486E)

● Limiteur de courant et arrêt thermique pour protéger le conducteur de la surcharge

Applications

● Les télécommunications

● Réseaux locaux de contrôle industriel

● Émetteurs-récepteurs pour les applications sensibles à l'EMI

● Réseaux numériques de services intégrés

Description générale

Les appareils appartenant à la famille MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) sont des émetteurs-récepteurs à faible puissance de +3,3 V à ± 15 kV protégés par ESD pour les communications RS-485 et RS-422.Chaque dispositif contient un pilote et un récepteurLe MAX3483E et le MAX3488E disposent de pilotes à taux de décès limité qui minimisent l'EMI et réduisent les reflets causés par des câbles mal terminés,permettant une transmission de données sans erreur à des débits de données allant jusqu'à 250 kbpsLe MAX3486E à taux partiellement limité émet jusqu'à 2,5 Mbps. Le MAX3485E, MAX3490E et MAX3491E émettent jusqu'à 12 Mbps.

Tous les appareils sont équipés d'une protection renforcée contre les décharges électrostatiques (ESD).±8 kV à l'aide de la décharge de contact IEC 1000-4-2, et ± 15 kV selon le modèle du corps humain.

Les conducteurs sont limités en courant de court-circuit et protégés contre une dissipation excessive de puissance par un circuit d'arrêt thermique qui place les sorties du conducteur dans un état d'impédance élevée.L'entrée du récepteur a une fonction de sécurité qui garantit une sortie logique si les deux entrées sont en circuit ouvert.

Les MAX3488E, MAX3490E et MAX3491E disposent d'une communication en double complet, tandis que les MAX3483E, MAX3485E et MAX3486E sont conçus pour une communication en demi-duplex.
