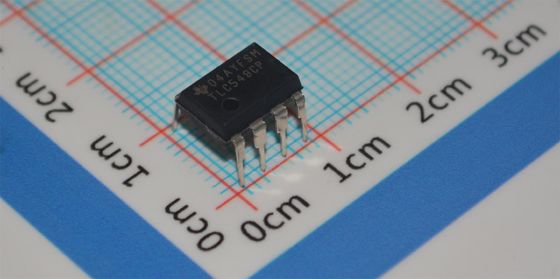

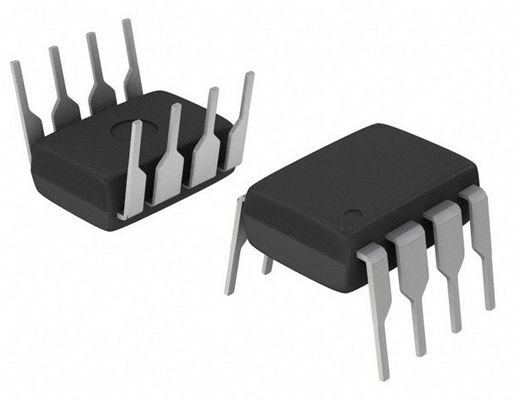

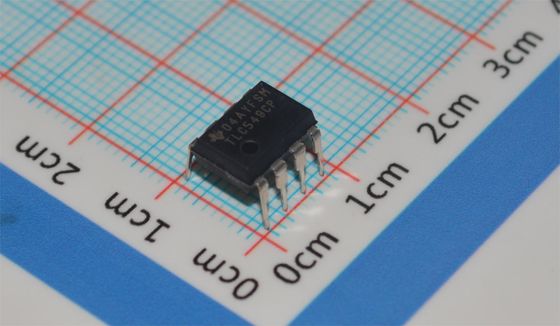

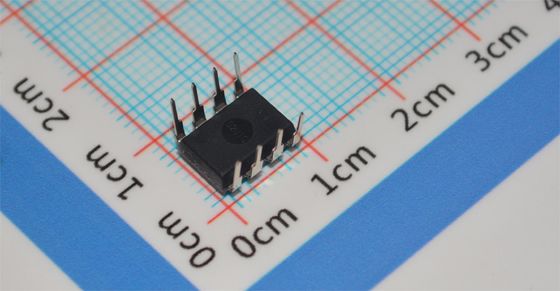

TLC549CP 8 bits ADC 40kps 4MHz Horloge alimentation unique 3-6V DIP-8 ± 0,5LSB INL Faible puissance < 15mW -40°C à +85°C

TLC549CP

Caractéristiques

Périphérique de microprocesseur D ou autonome
Convertisseur analogique-numérique (CAN) à résolution D 8 bits
Voltages d'entrée de référence différentiels D
Temps de conversion D ..17 μs Max
Cycles totaux d'accès et de conversion par
Seconde
           -TLC548...jusqu'à 45 500

           -TLC549...jusqu'à 40 000

D Contrôle logiciel embarqué
       Fonction d'échantillonnage et de maintien

D Erreur totale non ajustée... +0,5 LSB Max
Horloge système interne typique D 4 MHz
Large plage d'alimentation D...3 V à 6 V
Faible consommation d'énergie D...l5 mW Max
Idéal pour les applications rentables et performantes
       Applications, y compris les instruments portables à piles

       Instrumentation portable

D Broches et signaux de contrôle compatibles
       Avec les CAN 8 bits TLC540 et TLC545

       Convertisseurs et avec le convertisseur CAN 10 bits TLCl540

D Technologie CMOS

description
Les TLC548 et TLCs49 sont des circuits intégrés de convertisseur analogique-numérique (CAN) CMOS construits autour d'un CAN à approximation successive à capacité commutée de 8 bits. Ces dispositifs sont conçus pour une interface série avec un microprocesseur ou un périphérique via une sortie de données à 3 états et une entrée analogique. Les TLC548 et TLC549 utilisent uniquement l'entrée d'horloge d'entrée/sortie (1/0 CLOCK) ainsi que l'entrée de sélection de puce (CS) pour le contrôle des données. La fréquence d'entrée I/0 CLOCK maximale du TLc548 est de 2,048 MHz. et la fréquence d'entrée 10 CLOcK du TLC549 est spécifiée jusqu'à 1,1 MHz.

Information

Dessin
