TLP152 Optocoupleur haute vitesse 10 Mbps, isolation 5000 Vrms, faible entrée 5 mA, SOIC-6 -40°C à +100°C AEC-Q101

Le taux de change

Caractéristiques

Type logique du tampon (sortie de pôle totémique)

courant de sortie maximal: ±2,5 A (maximum)

Température de fonctionnement: -40 à 100 °C

courant d'alimentation: 3,0 mA (maximum)

Voltage d'alimentation: de 10 à 30 V

Le courant d'entrée de seuil: 7,5 mA (maximum)

Temps de retard de propagation: tpHL = 190 ns (max), tpLH = 170 ns (max)

Immunité transitoire de mode commun: ± 20 kV/μs (min)

Voltage d'isolation: 3750 Vrms (min)

Normes de sécurité

Approuvé par UL: UL1577, numéro de dossier E67349

cUL-approuvé: service d'acceptation des composants CSA n°5A Fichier n°E67349

Conformité VDE: EN60747-5-5, EN60065 ou EN60950-1 (note 1)

: EN62368-1 (en attente) (note 1)

Approuvé par le CQC: GB4943.1, GB8898 Thaïlande usine

Applications

• Panneaux d'affichage à plasma (PDP)

• Invertisseurs industriels

• Conducteurs de porte MOSFET

• Conducteurs de porte IGBT

Définition

Le TLP152 est un photocoupleur dans un paquet SO6 composé d'une diode électroluminescente infrarouge GaAlAs (LED) couplée optiquement à une puce IC photodétecteur à haut gain et à grande vitesse intégrée.La puce IC photodétecteur a un bouclier interne pour fournir une immunité transitoire de mode commun de ± 20 kV/μs et donc une immunité au bruit supérieure entre les broches d'entrée et de sortie. Le TLP152 a une sortie totem-pole qui peut à la fois couler et fournir du courant. Il convient à la conduite directe d'un petit IGBT ou d'un MOSFET de puissance.

Les informations

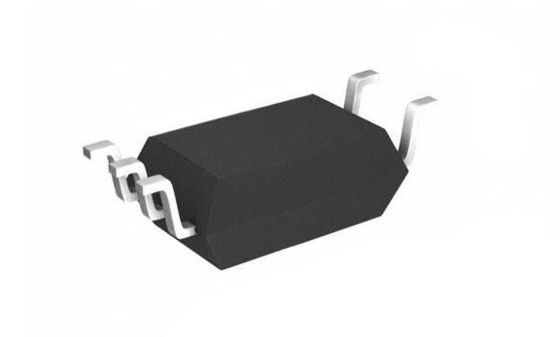

Le dessin
