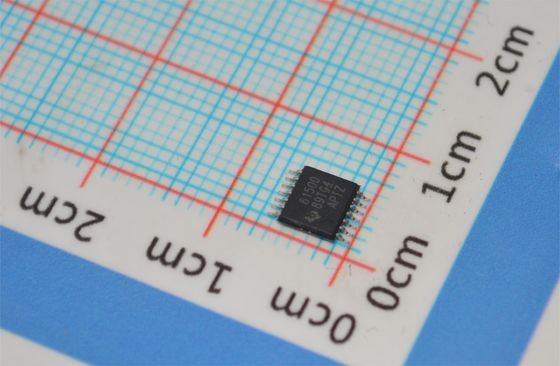

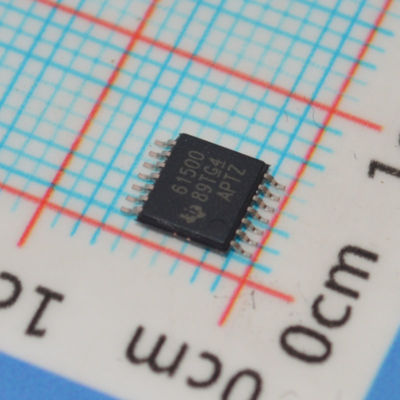

TPS61500PWPR Convertisseur Boost 5V 1.2A 2.5-5.5V Entrée 95% Efficacité 1MHz 14-HTSSOP -40°C à +85°C

TPS61500PWPR

Caractéristiques

• Plage de tension d'entrée de 2,9 V à 18 V

• Interrupteur d'alimentation interne de 3 A, 40 V – Quatre LED de 3 W à partir d'une entrée de 5 V – Huit LED de 3 W à partir d'une entrée de 12 V

• Conversion de puissance à haut rendement : jusqu'à 93 %

• Fréquence définie par une résistance externe : 200 kHz à 2,2 MHz

• Démarrage progressif défini par l'utilisateur en pleine charge

• Protection contre les surtensions programmable

• Gradation analogique et PWM pure de la luminosité

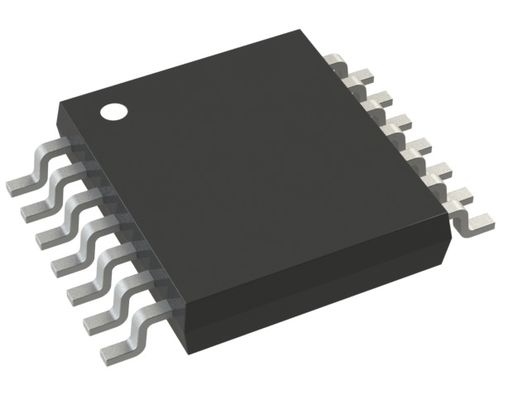

• Boîtier HTSSOP à 14 broches avec PowerPAD™

Applications

• Rétroéclairage de moniteur

• LED haute luminosité de 1 W ou 3 W

Description

Le TPS61500 est un régulateur de commutation monolithique avec un interrupteur d'alimentation intégré de 3 A, 40 V. C'est un pilote idéal pour les LED haute luminosité de 1 W ou 3 W. L'appareil dispose d'une large plage de tensions d'entrée pour prendre en charge les applications avec une tension d'entrée provenant de batteries multicellulaires ou de rails d'alimentation régulés de 5 V ou 12 V. Vin 5 V PWM C4 C5 R4 1 Le courant de la LED est défini avec une résistance de détection externe R3, et la tension de rétroaction qui est régulée à 200 mV par une boucle de contrôle PWM (modulation de largeur d'impulsion) en mode courant, comme illustré dans le circuit d'application typique. L'appareil prend en charge les méthodes de gradation analogique et PWM pure pour le contrôle de la luminosité des LED. La connexion d'un condensateur à la broche DIMC configure l'appareil pour une gradation analogique, et le courant de la LED varie proportionnellement au rapport cyclique d'un signal PWM externe. La mise en flottant de la broche DIMC configure l'appareil pour une gradation PWM pure, le courant moyen de la LED étant le rapport cyclique du signal PWM multiplié par un courant de LED défini. L'appareil est doté d'une fonction de démarrage progressif programmable pour limiter le courant d'appel pendant le démarrage, et il dispose d'autres fonctions de protection intégrées, telles que la limitation de surintensité impulsion par impulsion, la protection contre les surtensions et l'arrêt thermique. Le TPS61500 est disponible dans un boîtier HTSSOP à 14 broches avec PowerPAD.

Informations

Dessin
