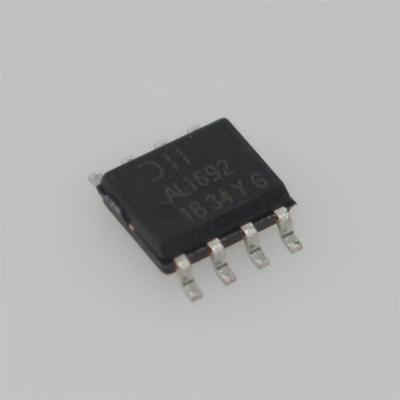

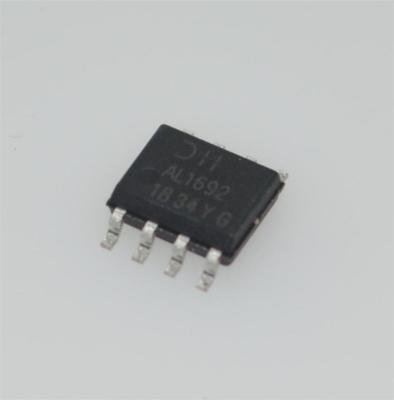

AL1692S-13 90V 0,5A pilote LED PF>0,9 SOP-8 non atténuée -40°C à +105°C Haute efficacité

AL1692S-13

andnbsp;

Caractéristiques

 Tolérance de détection de courant serrée : andplusmn;3 %

 Faible courant de démarrage : 100 andmicro;A typique

 Faible courant de fonctionnement : 210 andmicro;A (fréquence de commutation à 4 kHz)

 Inducteur à enroulement unique

 Large gamme de compatibilité avec les variateurs

 Pour l'alimentation du contrôleur, peut piloter jusqu'à 25 W

 Pour les options MOSFET : 600 V/2 A

 Conforme à la courbe de gradation NEMA SSL6

 Protections internes

 Verrouillage en cas de sous-tension (UVLO)

 Suppression des impulsions parasites (LEB)

 Protection contre les surintensités cycle par cycle (OCP)

 Protection contre les circuits ouverts/courts en sortie (OVP/OSP)

 Protection thermique de repli (TFP)

 Protection contre la surchauffe (OTP)

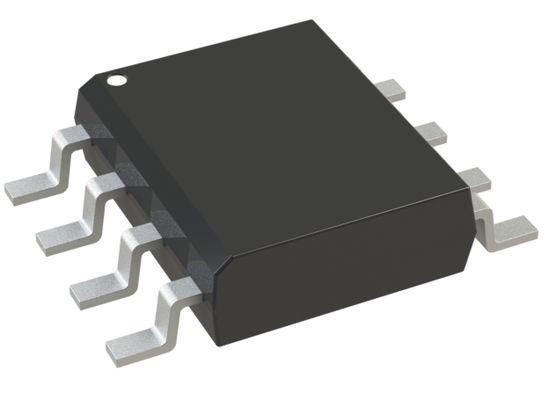

 Boîtiers SO-8 (contrôleur) et SO-7 (avec MOSFET)

 Totalement sans plomb etamp; entièrement conforme RoHSandnbsp;

 Sans halogène et sans antimoine. Dispositif « Greenandrdquo; »andnbsp;

andnbsp;

Applications

 Lampes LED à gradation sur secteur

 Pilotes d'alimentation LED hors ligne

andnbsp;

Description

Le DIODESandtrade; AL1692 est un contrôleur/pilotes LED à gradation à haute performance, facteur de puissance élevé, rendement élevé et haute précision de courant pour les applications de lampes LED à gradation par triac. La topologie AL1692 fournit un courant de sortie précis sur une large plage de régulation de ligne et de charge. La large fréquence de commutation fonctionne en mode de conduction limite (BCM) pour faciliter la conception et les tests CEM/CEM, afin de répondre aux dernières normes réglementaires.

Le contrôleur AL1692 avec MOSFET externe peut prendre en charge une application de puissance de sortie plus élevée, jusqu'à 25 W. Le pilote de LED AL1692-20C s'intègre avec un MOSFET 600 V/2 A. Les solutions de plateforme AL1692 peuvent couvrir les applications 120 Vac et 230 Vac. L'AL1692 dispose du point de déclenchement de protection thermique de repli intégré pour réduire automatiquement le courant de sortie. D'autres fonctions de protection améliorent la sécurité et la fiabilité du système d'éclairage LED.

La courbe de gradation AL1692 est conforme à la norme NEMA SSL6. L'AL1692 s'applique à une large gamme de variateurs, y compris les variateurs à front montant et à front descendant, pour obtenir une gradation profonde jusqu'à 1 %.

Le contrôleur AL1692 est disponible en boîtier SO-8. L'AL1692-20C est disponible en boîtier SO-7.

andnbsp;

INFORMATIONS

andnbsp;

Dessin
