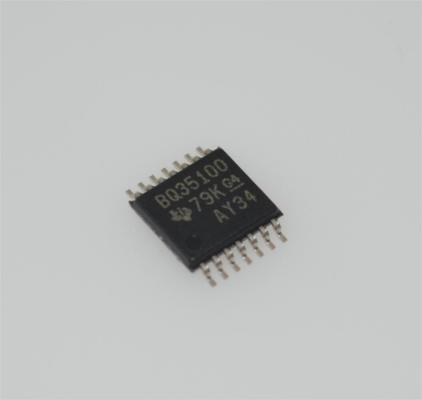

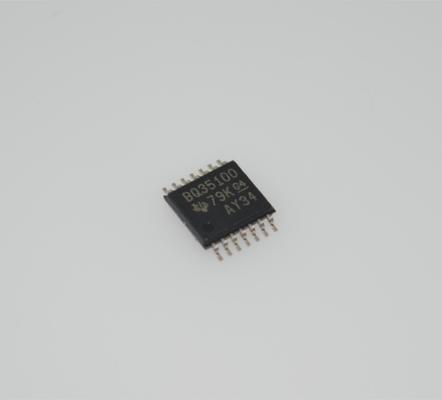

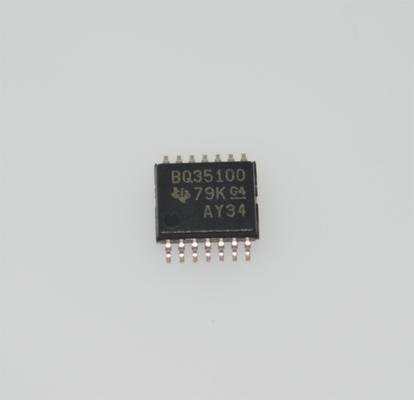

BQ35100PWR Indicateur de carburant de la batterie 1-cellule Li-SOCl2 Interface I2C ± 1% Précision de 1,8 à 3,6 V 14-TSSOP -40°C à +85°C

Le nombre d'équipements utilisés est le suivant:

Caractéristiques

• Diagnostics de l'indicateur de carburant et de la batterie pour les applications de compteurs de débit prédisent la fin de service ou une défaillance précoce de la batterie

Il prend en charge les batteries chimiques du lithium thionyl chloride (Li-SOCl2) et du lithium dioxyde de manganèse (Li-MnO2)

Mesures précises de la tension, de la température, du courant et du compteur de coulomb qui indiquent l'état et la durée de vie de la batterie

L'algorithme d'état de santé (SOH) pour le Li-MnO2

¢ Fin de service (algorithme EOS pour le Li-SOCl2)

L'algorithme d'accumulation de Coulomb (ACC) pour tous les types de batteries

• Consommation d'énergie moyenne extrêmement faible pour maximiser le temps de fonctionnement de la batterie

L'indicateur est activé par des mises à jour périodiques contrôlées par l'hôte.

L'état de santé (SOH) ~0,06 μA

¢ Fin de service (EOS) ~0,35 μA

️ Actualisations diagnostiques de l'accumulation de Coulomb (ACC) ~0,3 μA

• Capacités d'interaction avec les systèmes

L'interruption de l'hôte configurable

Options d'enregistrement des données d'information sur la batterie pour le diagnostic en fonctionnement et l'analyse des pannes

L'authentification SHA-1 aide à prévenir l'utilisation de batteries contrefaites

Applications

• Usedin primary battery systems and suitable for dynamic load and large ambient temperature change applications– Smart meters and flow meters– Door access control– Smokeand gas leak detectors– Building automation– IoT, y compris les nœuds de capteurs

• Rapport sur l'état de la batterie et diagnostic avec détection précoce des défaillances pour les systèmes de débitmètre

• Prolonge la durée de vie de la batterie grâce à une mesure précise de la batterie pour les détecteurs de fumée, les nœuds de capteurs et les applications de suivi des actifs

Définition

Le calibreur de carburant et le moniteur de fin de service de la batterie BQ35100 fournissent une calibreur de carburant hautement configurable pour les batteries au lithium non rechargeables (primaires) sans nécessiter une décharge forcée de la batterie. construit de manière à ce que l'optimisation ne soit pas nécessaire pour obtenir une mesure précise,le dispositif BQ35100 utilise des algorithmes de mesure TI brevetés pour supporter l'option de remplacer facilement une ancienne batterie par une nouvelle.

Le dispositif BQ35100 fournit des résultats précis avec une consommation moyenne d'énergie ultra-faible où moins de 2 μA peuvent être obtenus par contrôle de l'hôte via la broche GAUGE ENABLE (GE).L'appareil doit être alimenté suffisamment longtemps, à une fréquence de mise à jour déterminée par le système, pour recueillir des données et effectuer des calculs à l'appui de l'algorithme sélectionné.Un système typique n'a peut-être besoin d'être mis à jour qu'une fois toutes les 8 heures, car il n'est pas nécessaire d'alimenter le jauge pour mesurer toute l'activité de décharge..

Les fonctions de mesure du carburant utilisent la tension, le courant,et mesures de température pour fournir des données d'état de santé (SOH) et des informations d'avertissement de fin de service (EOS) où l'hôte peut lire les données collectées via un bus I2C de 400 kHzUne sortie ALERT, basée sur une variété d'options d'état et de données configurables, est également disponible pour interrompre l'hôte.

Les informations sont fournies à la Commission.
