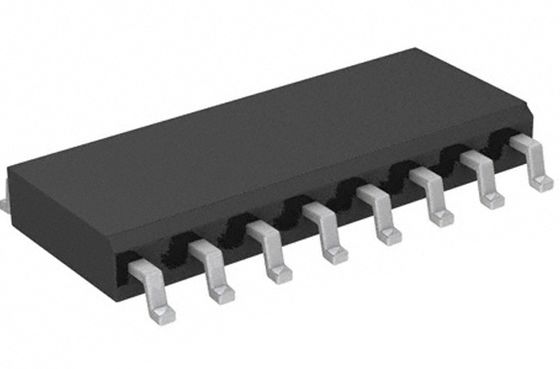

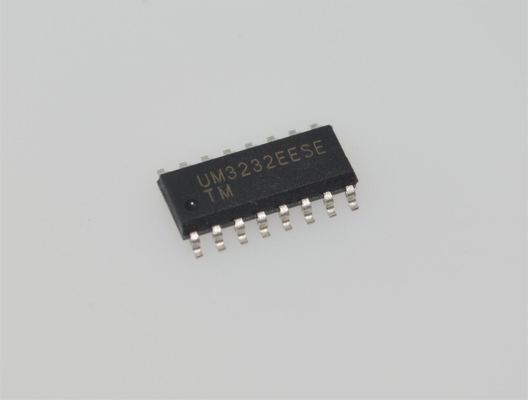

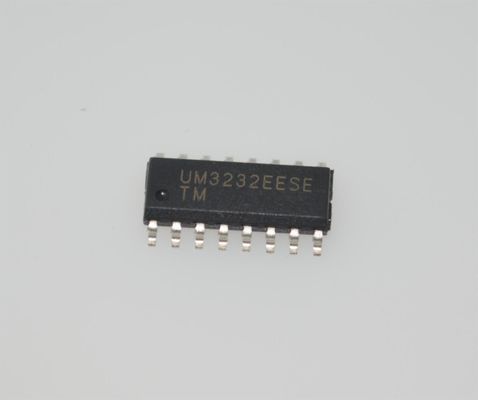

UM3232EESE 3V-5.5V RS-232 Émetteur-récepteur 1Mbps 2Tx/2Rx ±15kV ESD SOIC-16 -40°C à +85°C

Le produit doit être présenté dans un emballage.

Caractéristiques

Répond aux normes EIA/TIA-232-F de +3,0V à +5,5V

Répond aux niveaux EIA/TIA-562 de ±3,7 V avec des tensions d'alimentation aussi basses que 2,7 V

Spécifications améliorées de la DSE:

Mode corps humain ± 15 kV

Mode de décharge d'air ± 15 kV selon la norme IEC61000-4-2

Mode de décharge par contact ±8 kV

Le système de détection doit être équipé d'un dispositif de détection de l'émission.

Taux de transmission minimum de 250 kbps

Rate maximale de dérapage de 30 V/μs garantie

Résistance à la fermeture supérieure à 200 mA

Échange à chaud et sécurité contre les pannes

Logique d'entrée/sortie Compatible avec la logique de 1,8 V @ VCC=3,3 V

Applications

Équipements d'automatisation industrielle

Appareils à batterie

Appareils portatifs

Les terminaux de point de vente

Définition

Les séries UM3221E/UM3222E/UM3232E sont des émetteurs-récepteurs RS-232 alimentés à 3,3 V destinés à des applications portables ou portatives.L'UM3221E a un pilote/un récepteur tandis que l'UM3222E/UM3232E a deux pilotes/deux récepteursL'appareil est doté d'une faible consommation d'énergie, d'une capacité de transmission de données élevée et d'une protection ESD améliorée.La valeur nominale ESD de toutes les sorties de l'émetteur et des entrées du récepteur est de ± 15 kV pour le mode corps humain et les méthodes de décharge d'air IEC61000-4-2.Les broches d'entrée/sortie logiques sont protégées à ±2 kV pour le mode corps humain.

La faible empreinte, le faible profil et l'utilisation de petits condensateurs de 0,1 μF permettent également d'économiser de l'espace sur la carte.Cette famille est entièrement compatible avec 3.3V seulement, systèmes mixtes de 1,8V et 3,3V, systèmes mixtes de 3,3V et 5,0V et systèmes de seulement 5,0V.

L'UM3221E/UM3222E dispose d'un mode d'arrêt à faible consommation où les sorties du pilote des appareils et les pompes de charge sont désactivées.le courant d'alimentation tombe à moins de 1μA, ce qui réduit la consommation d'énergie dans les systèmes portables à batterie ou autres systèmes à faible consommation d'énergieLes récepteurs UM3221E/UM3222E restent actifs en mode d'arrêt, ce qui permet de surveiller les signaux externes.

L'UM3221E/UM3222E et l'UM3232E sont pin, package et fonctionnellement compatibles avec les normes de l'industrie MAX242 et MAX 232, respectivement.

Les informations sont fournies à la Commission.

Le dessin
