TPA3118D2DAP 30W Stéréo de classe D Ampère 4,5-26V Entrée 90% d'efficacité HTSSOP-32 -40°C à +85°C

TPA3118D2DAP

Caractéristiques

• Prend en charge plusieurs configurations de sortie

– 2×50W dans une charge BTL de 4Ω à 21 V (TPA3116D2)

– 2×30W dans une charge BTL de 8Ω à 24 V (TPA3118D2)

– 2×15W dans une charge BTL de 8Ω à 15 V (TPA3130D2)

• Large plage de tension : 4,5 V à 26 V

• Fonctionnement en classe D efficace

– >90 % d'efficacité énergétique combinée à de faibles pertes au repos, ce qui réduit considérablement la taille du dissipateur thermique

– Schémas de modulation avancés

• Fréquences de commutation multiples

– Évitement AM

– Synchronisation maître et esclave

– Jusqu'à 1,2 MHz de fréquence de commutation

• Architecture d'étage de puissance à rétroaction avec PSRR élevé, ce qui réduit les exigences en matière d'alimentation

• Limite de puissance programmable

• Entrées différentielles et asymétriques

• Modes stéréo et mono avec configuration mono à filtre unique

• Une seule alimentation réduit le nombre de composants

• Circuits d'autoprotection intégrés, notamment les surtensions, les sous-tensions, les surchauffes, la détection CC et les courts-circuits avec rapport d'erreurs

• Boîtiers à dissipation thermique améliorée

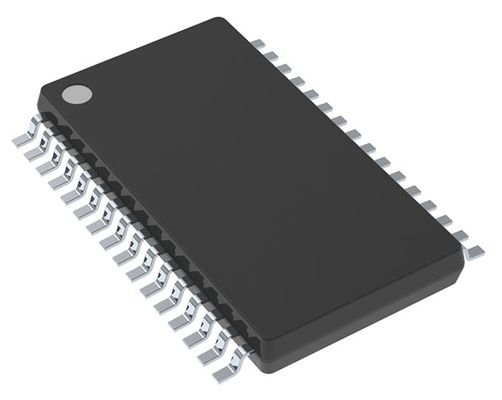

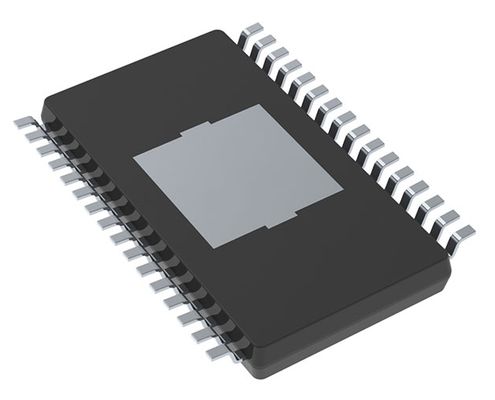

– DAD (HTSSOP 32 broches, coussinet vers le haut)

– DAP (HTSSOP 32 broches, coussinet vers le bas)

•– Plage de température ambiante de -40°C à 85°C

Applications

• Mini-micro composants, barres de son, stations d'accueil

• Après-vente automobile

• Téléviseurs CRT

• Applications audio grand public

Description

La série TPA31xxD2 est un étage de puissance d'amplificateur numérique stéréo efficace pour piloter des haut-parleurs jusqu'à 100 W / 2 Ω en mono. Le rendement élevé du TPA3130D2 lui permet de faire 2 × 15 W sans dissipateur thermique externe sur un circuit imprimé monocouche. Le TPA3118D2 peut même fonctionner à 2 × 30 W / 8 Ω sans dissipateur thermique sur un circuit imprimé double couche. Si une puissance encore plus élevée est nécessaire, le TPA3116D2 fait 2 × 50 W / 4 Ω avec un petit dissipateur thermique fixé sur son PowerPAD supérieur. Les trois appareils partagent le même encombrement, ce qui permet d'utiliser un seul circuit imprimé pour différents niveaux de puissance.

Le circuit oscillateur/PLL avancé du TPA31xxD2 utilise une option de fréquence de commutation multiple pour éviter les interférences AM ; ceci est obtenu avec une option maître ou esclave, ce qui permet de synchroniser plusieurs appareils.

Les appareils TPA31xxD2 sont entièrement protégés contre les défauts grâce à une protection contre les courts-circuits et une protection thermique, ainsi qu'une protection contre les surtensions, les sous-tensions et les CC. Les défauts sont signalés au processeur pour éviter que les appareils ne soient endommagés en cas de surcharge.

INFORMATIONS

Dessin
