TNY275PN 10W Commutateur hors ligne 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C à +150°C

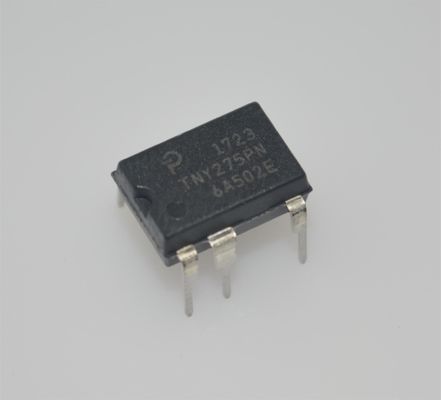

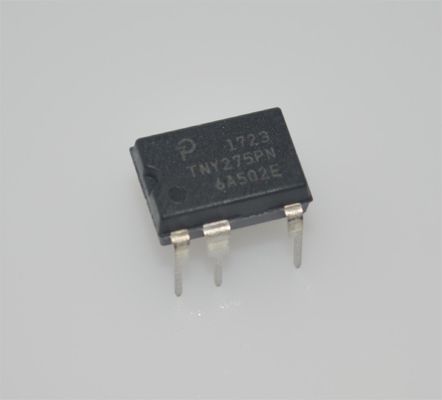

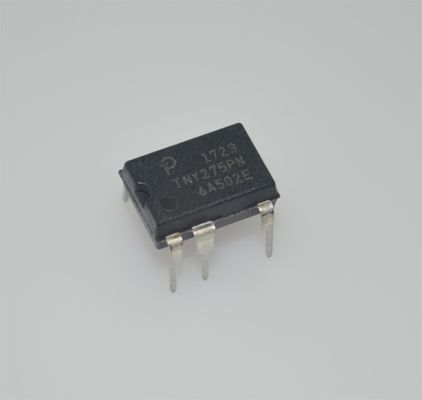

Le TNY275PN

Caractéristiques de sécurité et de fiabilité améliorées

• Une protection précise contre l'arrêt thermique hystérique avec récupération automatique élimine le besoin de réinitialisation manuelle

• Le redémarrage automatique amélioré fournit < 3% de la puissance maximale en court-circuit et en boucle ouverte

• Arrêt de surtension de sortie avec Zener en option

• Le seuil de détection de sous-tension de la ligne est défini à l'aide d'une seule résistance optionnelle

• Un très faible nombre de composants améliore la fiabilité et permet la mise en page d'une seule carte de circuit imprimé

• La largeur de bande élevée assure une mise en marche rapide sans dépassement et une excellente réponse à la charge transitoire

• L'augmentation de la dérive entre le DRAIN et toutes les autres broches améliore la fiabilité du champ

Le coût du système le plus bas avec une flexibilité accrue

• Contrôle ON/OFF simple, aucune compensation de boucle nécessaire

• Limites de courant sélectionnables à travers la valeur BP/M du condensateur

• Une limite de courant supérieure prolonge la puissance de pointe ou, dans les applications à cadre ouvert, la puissance continue maximale

• Une limite de courant inférieure améliore l'efficacité des adaptateurs/chargeurs fermés

• Permet un choix optimal de TinySwitch-III en échangeant des appareils sans autre redessin de circuit

• Une tolérance stricte des paramètres I2f réduit le coût du système

• Maximiser la délivrance d'énergie des MOSFET et des magnétiques

• Réduit au minimum la puissance maximale de surcharge, réduisant le coût du transformateur, des pinces primaires et des composants secondaires

• Prolongation du temps d'activation

• Autobiasée: pas d'enroulement ou de composants de biais

• Les vibrations de fréquence réduisent les coûts des filtres EMI

• Le pin-out simplifie le captage thermique du PCB

• Les broches SOURCE sont électriquement silencieuses pour un faible EMI

Applications

• Chargeurs/adaptateurs pour téléphones cellulaires/sans fil, PDA, appareils photo numériques, MP3/audio portable, rasoirs, etc.

• PC en veille et autres fournitures auxiliaires

• DVD/PVR et autres décodeurs à basse consommation

• fournitures d'appareils électroménagers, de systèmes industriels, de compteurs, etc.

Définition

TinySwitchTM-III intègre un MOSFET de 700 V, un oscillateur,

une source de courant commuté haute tension, une limite de courant (sélectionnable par l'utilisateur) et un circuit d'arrêt thermique.

La famille de circuits intégrés utilise un schéma de commande ON/OFF et offre une solution de conception flexible avec un faible coût du système et une capacité de puissance étendue.

Les informations sont fournies à la Commission.

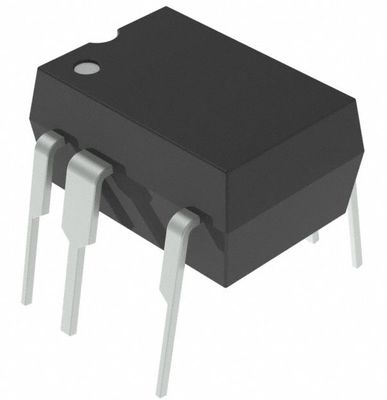

Le dessin
