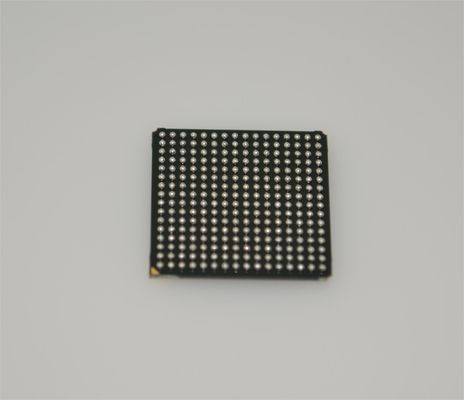

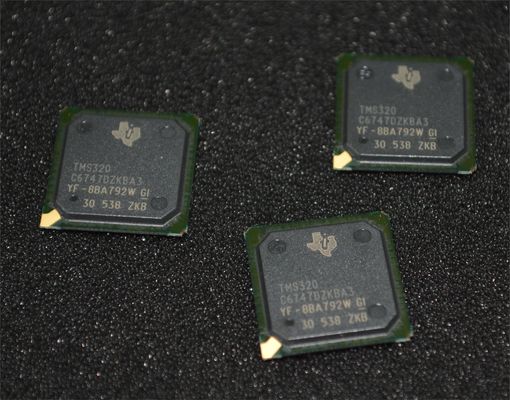

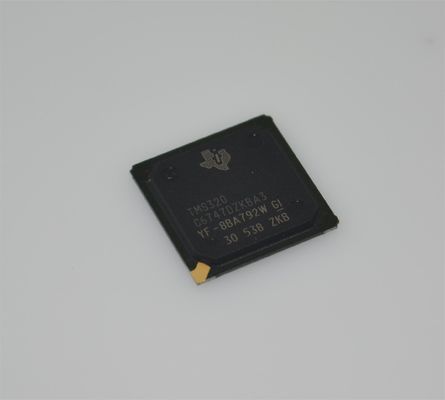

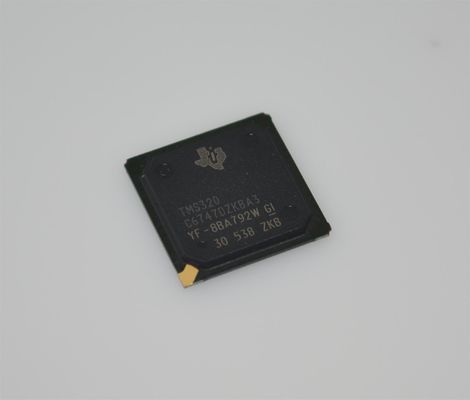

TMS320C6747DZKBA3 456MHz DSP double cœur 3648MBPS 32KB Cache L1 256KB RAM BGA-256 -40°C à +100°C DSP industriel

TMS320C6747DZKBA3 456MHz DSP double cœur 3648MBPS 32KB Cache L1 256KB RAM BGA-256 -40°C à +100°C DSP industriel

Caractéristiques

• Support logiciel

– TI DSP/BIOS™

– Bibliothèque de support de puce et bibliothèque DSP

• DSP TMS320C674x VLIW de 375 et 456 MHz

• Caractéristiques du jeu d'instructions C674x

– Sur-ensemble des ISA C67x+ et C64x+

– Jusqu'à 3648 MIPS et 2736 MFLOPS C674x

– Adressable par octet (données 8, 16, 32 et 64 bits)

– Protection contre le débordement sur 8 bits

– Extraction, définition, effacement de champ de bits

– Normalisation, saturation, comptage de bits

– Instructions compactes sur 16 bits

• Architecture de mémoire cache à deux niveaux C674x

– 32 Ko de RAM/cache de programme L1P

– 32 Ko de RAM/cache de données L1D

– 256 Ko de RAM/cache mappé L2 unifié

– Partition RAM/cache flexible (L1 et L2)

• Contrôleur d'accès direct à la mémoire amélioré 3 (EDMA3) :

– 2 contrôleurs de transfert

– 32 canaux DMA indépendants

– 8 canaux DMA rapides

– Taille de rafale de transfert programmable

• Noyau DSP VLIW à virgule fixe et flottante TMS320C674x

– Architecture Load-Store avec prise en charge non alignée

– 64 registres à usage général (32 bits)

– Six unités fonctionnelles ALU (32 et 40 bits)

– Prend en charge les nombres entiers 32 bits, SP (précision simple IEEE/32 bits) et DP (précision double IEEE/64 bits) à virgule flottante

– Prend en charge jusqu'à quatre additions SP par horloge, quatre additions DP toutes les 2 horloges

– Prend en charge jusqu'à deux opérations d'approximation réciproque (RCPxP) et d'approximation réciproque de racine carrée (RSQRxP) à virgule flottante (SP ou DP) par cycle

– Deux unités fonctionnelles de multiplication

– Multiplication à virgule flottante IEEE de précision mixte prise en charge jusqu'à :

– 2SPxSP->SPParHorloge

– 2SPxSP->DPTous les deux horloges

– 2SPxDP->DPToutes les trois horloges

– 2DPxDP->DPToutes les quatre horloges

– La multiplication à virgule fixe prend en charge deux multiplications 32 x 32 bits 1, quatre multiplications 16 x 16 bits ou huit multiplications 8 x 8 bits par cycle d'horloge et des multiples complexes

– L'emballage des instructions réduit la taille du code

– Toutes les instructions conditionnelles

– Prise en charge matérielle de l'opération de boucle modulo

– Fonctionnement en mode protégé

– Prise en charge des exceptions pour la détection des erreurs et la redirection des programmes

• 128 Ko de mémoire partagée RAM (TMS320C6747 uniquement)

• E/S LVCMOS 3,3 V (sauf pour les interfaces USB)

• Deux interfaces de mémoire externe :

– EMIFA

– NOR (données sur 8 ou 16 bits de large)

– NAND (données sur 8 ou 16 bits de large)

– SDRAM 16 bits avec espace d'adressage de 128 Mo (TMS320C6747 uniquement)

– EMIFB

– SDRAM 32 bits ou 16 bits avec espace d'adressage de 256 Mo (TMS320C6747)

– SDRAM 16 bits avec espace d'adressage de 128 Mo (TMS320C6745)

• Trois modules UART de type 16550 configurables :

– UART0 avec signaux de contrôle de modem

– Signaux de contrôle de flux automatique (CTS, RTS) sur UART0 uniquement

– FIFO de 16 octets

– Option de suréchantillonnage 16x ou 13x

• Contrôleur LCD (TMS320C6747 uniquement)

• Deux interfaces périphériques série (SPI) chacune avec une sélection de puce

• Interface de carte multimédia (MMC)/carte SD (Secure Digital) avec E/S de données sécurisées (SDIO)

• Deux circuits intégrés inter-intégrés (bus I2C™) maître et esclave

• Une interface de port hôte (HPI) avec bus d'adresse/de données multiplexé de 16 bits de large pour une bande passante élevée (TMS320C6747 uniquement)

• Sous-système d'unité en temps réel programmable (PRUSS)

– Deux cœurs d'unité en temps réel programmable (PRU) indépendants

– Architecture RISC de chargement et de stockage 32 bits

– 4 Ko de RAM d'instructions par cœur

– 512 octets de RAM de données par cœur

Applications

• Récepteurs A/V

• Amplificateurs automobiles

• Barres de son

• Systèmes de cinéma maison

• Audio professionnel

• Diffusion audio en continu sur le réseau

Description

Le dispositif TMS320C6745/6747 est un processeur de signal numérique à faible consommation basé sur un cœur DSP TMS320C674x. Il consomme beaucoup moins d'énergie que les autres membres de la plateforme TMS320C6000™ des DSP.

Le dispositif TMS320C6745/6747 permet aux fabricants d'équipement d'origine (OEM) et aux fabricants de conception d'origine (ODM) de commercialiser rapidement des dispositifs offrant des performances de traitement élevées.

Le cœur DSP TMS320C6745/6747 utilise une architecture basée sur un cache à deux niveaux. Le cache de programme de niveau 1 (L1P) est un cache mappé directement de 32 Ko et le cache de données de niveau 1 (L1D) est un cache associatif à 2 voies de 32 Ko. Le cache de programme de niveau 2 (L2P) se compose d'un espace mémoire de 256 Ko qui est partagé entre l'espace programme et l'espace données. La mémoire L2 peut être configurée comme mémoire mappée, cache ou combinaisons des deux. Bien que le DSP L2 soit accessible par d'autres hôtes du système, une mémoire partagée RAM supplémentaire de 128 Ko (TMS320C6747 uniquement) est disponible pour être utilisée par d'autres hôtes sans affecter les performances du DSP.
