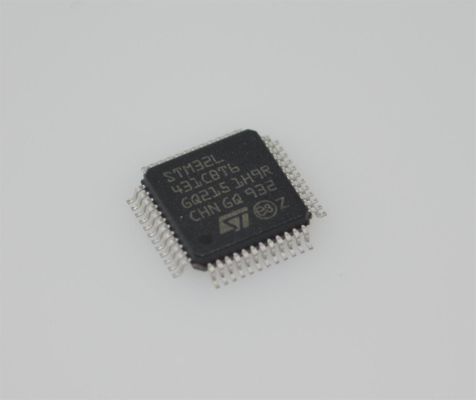

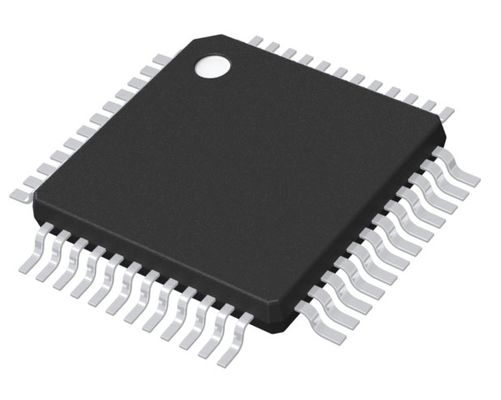

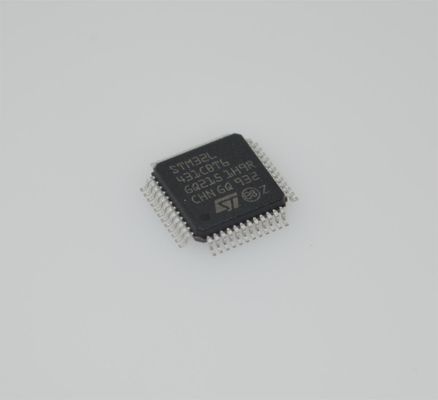

STM32L431CBT6 MCU Cortex-M4 80 MHz ultra-basse consommation, 128 Ko Flash, 64 Ko SRAM, LQFP-48, 1,71-3,6 V, -40 °C à +125 °C

STM32L431CBT6 80MHz Cortex-M4 MCU à ultra-faible consommation 128 Ko Flash 64 Ko SRAM LQFP-48 1.71-3.6V -40°C à +125°C

Caractéristiques

• Ultra-faible consommation avec FlexPowerControl

– Alimentation de 1,71 V à 3,6 V

– Plage de température de -40 °C à 85/105/125 °C

– 200 nA en mode VBAT : alimentation pour RTC et registres de sauvegarde 32x32 bits

– 8 nA en mode Arrêt (5 broches de réveil)

– 28 nA en mode Veille (5 broches de réveil)

– 280 nA en mode Veille avec RTC

– 1,0 µA en mode Stop 2, 1,28 µA avec RTC

– 84 µA/MHz en mode Exécution

– Mode d'acquisition par lots (BAM)

– Réveil de 4 µs à partir du mode Stop

– Réinitialisation en cas de sous-tension (BOR)

– Matrice d'interconnexion

• Cœur : processeur Armandreg; Cortexandreg;-M4 32 bits avec FPU, accélérateur temps réel adaptatif (ART Acceleratorandtrade;) permettant une exécution sans état d'attente à partir de la mémoire Flash, fréquence jusqu'à 80 MHz, MPU, instructions DSP et 100 DMIPS

• Performance de référence

– 1,25 DMIPS/MHz (Drystone 2.1)

– 273,55 CoreMarkandreg; (3,42 CoreMark/MHz à 80 MHz)

• Performance énergétique

– Score ULPBenchandreg; de 176,7

• Sources d'horloge

– Oscillateur à cristal de 4 à 48 MHz

– Oscillateur à cristal de 32 kHz pour RTC (LSE)

– RC interne de 16 MHz ajusté en usine (±1 %)

– RC interne basse consommation de 32 kHz (±5 %)

– Oscillateur interne multispeed de 100 kHz à 48 MHz, auto-ajusté par LSE (précision meilleure que ±0,25 %)

– 48 MHz interne avec récupération d'horloge

– 2 PLL pour l'horloge système, l'audio, l'ADC

• Jusqu'à 83 E/S rapides, la plupart tolérantes 5 V WLCSP49

• RTC avec calendrier HW, alarmes et étalonnage

• Jusqu'à 21 canaux de détection capacitive : prise en charge des capteurs tactiles, linéaires et rotatifs

• 11x minuteries : 1x 16 bits pour le contrôle moteur avancé, 1x 32 bits et 2x 16 bits à usage général, 2x 16 bits de base, 2x minuteries 16 bits basse consommation (disponibles en mode Arrêt), 2x chiens de garde, minuterie SysTick

• Mémoires

– Jusqu'à 256 Ko de Flash à banque unique, protection de lecture de code propriétaire

– 64 Ko de SRAM dont 16 Ko avec contrôle de parité matérielle

– Interface mémoire Quad SPI

• Périphériques analogiques riches (alimentation indépendante)

– 1x ADC 12 bits 5 Msps, jusqu'à 16 bits avec suréchantillonnage matériel, 200 µA/Msps

– 2x canaux de sortie DAC 12 bits, échantillonnage et maintien basse consommation

– 1x amplificateur opérationnel avec PGA intégré

– 2x comparateurs à très faible consommation

• 16x interfaces de communication

– 1x SAI (interface audio série)

– 3x I2C FM+ (1 Mbit/s), SMBus/PMBus

– 4x USART (ISO 7816, LIN, IrDA, modem)

– 1x LPUART (réveil Stop 2)

– 3x SPI (et 1x Quad SPI)

– CAN (2.0B Active) et interface SDMMC

– Maître de protocole à fil unique SWPMI I/F

– IRTIM (interface infrarouge)

• Contrôleur DMA à 14 canaux

• Générateur de nombres aléatoires vrai

• Unité de calcul CRC, ID unique 96 bits

Description

Les appareils STM32L431xx sont des microcontrôleurs à très faible consommation basés sur le cœur RISC 32 bits Armandreg; Cortexandreg;-M4 hautes performances fonctionnant à une fréquence allant jusqu'à 80 MHz. Le cœur Cortex-M4 est doté d'une unité à virgule flottante (FPU) simple précision qui prend en charge toutes les instructions et tous les types de données de traitement de données en simple précision Armandreg;. Il implémente également un ensemble complet d'instructions DSP et une unité de protection de la mémoire (MPU) qui améliore la sécurité des applications.

Les appareils STM32L431xx intègrent des mémoires haute vitesse (mémoire Flash jusqu'à 256 Ko, 64 Ko de SRAM), une interface de mémoires Flash Quad SPI (disponible sur tous les boîtiers) et une vaste gamme d'E/S et de périphériques améliorés connectés à deux bus APB, deux bus AHB et une matrice de bus multi-AHB 32 bits.

Les appareils STM32L431xx intègrent plusieurs mécanismes de protection pour la mémoire Flash et la SRAM embarquées : protection en lecture, protection en écriture, protection de lecture de code propriétaire et pare-feu.

Les appareils offrent un ADC 12 bits rapide (5 Msps), deux comparateurs, un amplificateur opérationnel, deux canaux DAC, un tampon de référence de tension interne, un RTC basse consommation, une minuterie 32 bits à usage général, une minuterie PWM 16 bits dédiée au contrôle moteur, quatre minuteries 16 bits à usage général et deux minuteries basse consommation 16 bits.

De plus, jusqu'à 21 canaux de détection capacitive sont disponibles

Ils sont également dotés d'interfaces de communication standard et avancées.

• Trois I2C

• Trois SPI

• Trois USART et un UART basse consommation.

• Un SAI (interfaces audio série)

• Un SDMMC

• Un CAN

• Une SWPMI (interface maître de protocole à fil unique)

Le STM32L431xx fonctionne dans les plages de température de -40 à +85 °C (+105 °C jonction), -40 à +105 °C (+125 °C jonction) et -40 à +125 °C (+130 °C jonction) à partir d'une alimentation de 1,71 à 3,6 V. Un ensemble complet de modes d'économie d'énergie permet la conception d'applications à faible consommation.

Certaines alimentations indépendantes sont prises en charge : entrée d'alimentation analogique indépendante pour ADC, DAC, OPAMP et comparateurs. Une entrée VBAT permet de sauvegarder le RTC et les registres de sauvegarde.

La famille STM32L431xx propose neuf boîtiers de 32 à 100 broches.
