SN74LVC1G32DBVR Porte OR unique à 2 entrées 1.65-5.5V Apport 10 ns Délai de propagation SOT-23-5 -40°C à +125°C

SN74LVC1G32DBVR Porte OU à 2 entrées unique 1,65-5,5 V Alimentation 10ns Délai de propagation SOT-23-5 -40°C à +125°C

Caractéristiques

• Disponible dans le boîtier ultra-petit de 0,64 mm2 (DPW) avec un pas de 0,5 mm

• Prend en charge le fonctionnement à 5 V VCC

• Les entrées acceptent des tensions jusqu'à 5,5 V

• Prend en charge la traduction descendante vers VCC

• Maxtpd de 3,6 ns à 3,3 V

• Faible consommation d'énergie, 10 µA Max ICC

• Entraînement de sortie de ±24 mA à 3,3 V

• Ioff prend en charge l'insertion à chaud, le mode de mise hors tension partielle et la protection contre la rétro-conduite

• Les performances de verrouillage dépassent 100 mA par JESD 78, classe II

• La protection ESD dépasse JESD 22– 2000 V Modèle corps humain (A114-A) – 200 V Modèle machine (A115-A) – 1000 V Modèle dispositif chargé (C101)

Applications

• Récepteur AV

• Lecteur Blu-ray et home cinéma

• Cadre photo numérique (DPF)

• PC embarqué

• Téléphone IP : sans fil

• Acquisition et génération de données à haut débit

• Commande de moteur : haute tension

• Réseau optique : vidéo sur fibre et EPON

• Appareil de navigation personnel (GPS)

• Lecteur multimédia portable

• Autocommutateur privé (PBX)

• Bloc d'alimentation de serveur

• SSD : interne et externe

• TV : LCD/numérique et haute définition (HDTV)

• Abri de télécommunications : unité de distribution d'alimentation (PDU), unité de surveillance d'alimentation (PMU), surveillance sans fil de la batterie, unité d'inclinaison électrique à distance (RET), unité radio à distance (RRU), amplificateur monté sur pylône (TMA)

• Vidéoconférence : HD sur IP

• Analyseur et générateur de signaux vectoriels

• Équipement d'infrastructure WiMAX et sans fil

• Casque sans fil, clavier, souris et répéteur

Description

Cette porte OU positive à 2 entrées unique est conçue pour un fonctionnement VCC de 1,65 V à 5,5 V. Le dispositif SN74LVC1G32 exécute la fonction booléenne en logique positive. Y = A + B ou Y = • A B Le dispositif CMOS a une sortie élevée tout en maintenant une faible dissipation de puissance statique sur une large plage de fonctionnement VCC. Le dispositif SN74LVC1G32 est disponible dans une variété de boîtiers, y compris le boîtier DPW ultra-petit avec une taille de corps de 0,8 × 0,8 mm.

INFORMATION

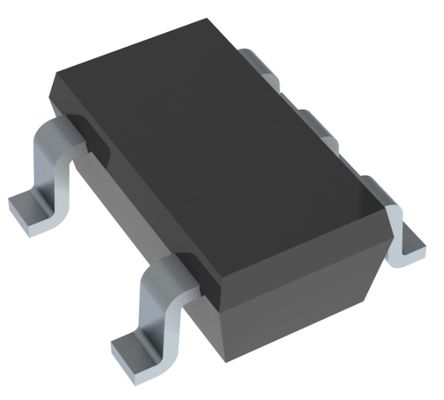

Dessin
