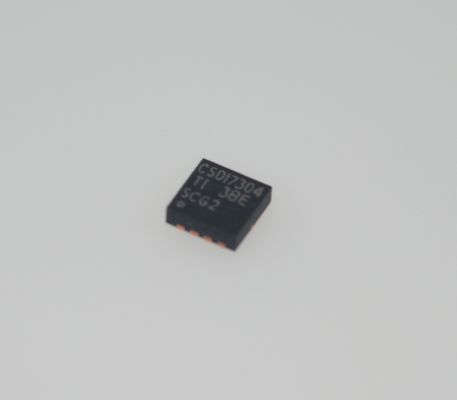

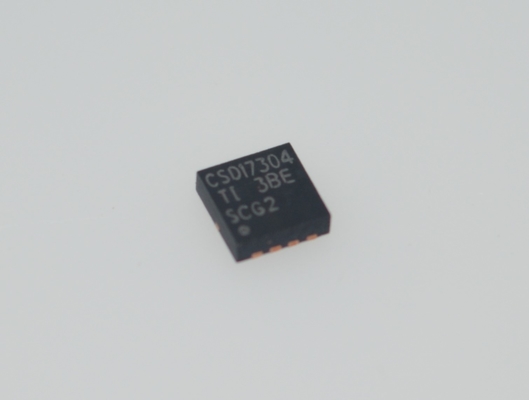

CSD17304Q3 30V N-Channel NexFET™ 60A Continu 2.2mΩ Rds(on) SON 3.3x3.3mm -55°C à +150°C AEC-Q101

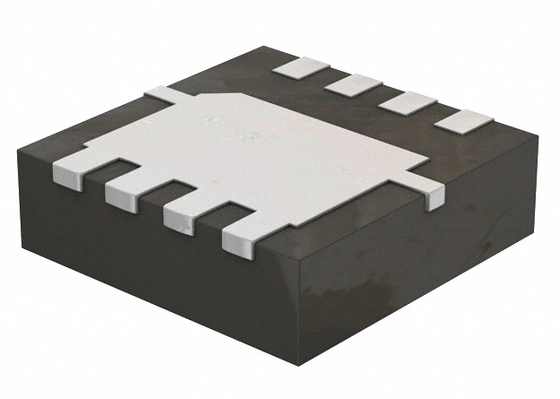

Image Grand : CSD17304Q3 30V N-Channel NexFET™ 60A Continu 2.2mΩ Rds(on) SON 3.3x3.3mm -55°C à +150°C AEC-Q101

Détails sur le produit:

Place of Origin:	China
Nom de marque:	Texas Instruments
Certification:	CE,ROHS
Model Number:	CSD17304Q3

Conditions de paiement et expédition:

Minimum Order Quantity:	1pcs

Contact

Description de produit détaillée

Frequency Stability:	±50ppm	Frequency Tolerance:	±30ppm
Operating Temperature:	-40°C ~ 85°C	Load Capacitance:	18pF
Package / Case:	HC-49/US	Name:	Passive Electronic Components
Mettre en évidence:	CSD17304Q3 , CSD17304Q3 N-Channel NexFET , 30V N-Channel NexFET

CSD17304Q3

CARACTÉRISTIQUES

• Optimisé pour une commande de grille de 5 V

• Ultra-faible Qg et Qgd

• Faible résistance thermique

• Évalué en avalanche

• Placage de bornes sans plomb

• Conforme RoHS

• Sans halogène

• Boîtier plastique SON de 3,3 mm × 3,3 mm

APPLICATIONS

• Point de charge pour ordinateur portable

• Buck synchrone point de charge dans

Réseaux, télécommunications et systèmes informatiques

DESCRIPTION

Le CSD17304Q3 est un MOSFET de puissance NexFET™ à canal N de 30 V de Texas Instruments (TI), doté d'un boîtier SON 3,3x3,3 mm. Conçu pour la conversion de puissance à courant élevé et à haut rendement, sa très faible Rds(on) (2,2 mΩ) et sa capacité de courant continu de 60 A le rendent idéal pour l'électronique automobile, les systèmes d'alimentation industriels et les entraînements de moteurs.

✔ 80 % plus petit que les boîtiers TO-220
✔ 60 % de perte de conduction en moins (vs. MOSFET de 5 mΩ)
✔ Prend en charge la commutation PWM à 1 MHz

INFORMATIONS

Catégorie	Produits semi-conducteurs discrets Transistors FET, MOSFET FET simples, MOSFET
Mfr	Texas Instruments
Série	NexFET™
Emballage	Ruban et bobine (TR) Ruban coupé (CT) Digi-Reel®
Statut de la pièce	Active
Type de FET	Canal N
Technologie	MOSFET (oxyde métallique)
Tension drain-source (Vdss)	30 V
Courant - Drain continu (Id) @ 25°C	15A (Ta), 56A (Tc)
Tension de commande (Max Rds On, Min Rds On)	3V, 8V
Rds On (Max) @ Id, Vgs	7.5mOhm @ 17A, 8V
Vgs(th) (Max) @ Id	1.8V @ 250µA
Charge de grille (Qg) (Max) @ Vgs	6.6 nC @ 4.5 V
Vgs (Max)	+10V, -8V
Capacitance d'entrée (Ciss) (Max) @ Vds	955 pF @ 15 V
Caractéristique FET	-
Dissipation de puissance (Max)	2.7W (Ta)
Température de fonctionnement	-55°C ~ 150°C (TJ)
Grade	-
Qualification	-
Type de montage	Montage en surface
Boîtier du dispositif du fournisseur	8-VSON-CLIP (3.3x3.3)
Boîtier / Boîtier	8-PowerTDFN
Numéro de produit de base	CSD17304
