DAC0832LCN Multiplication de 8 bits DAC 1μs Temps de réglage ± 10V Sortie 20mW Puissance DIP-20 0°C à +70°C

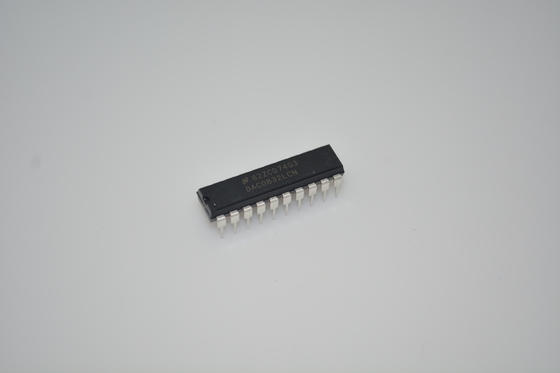

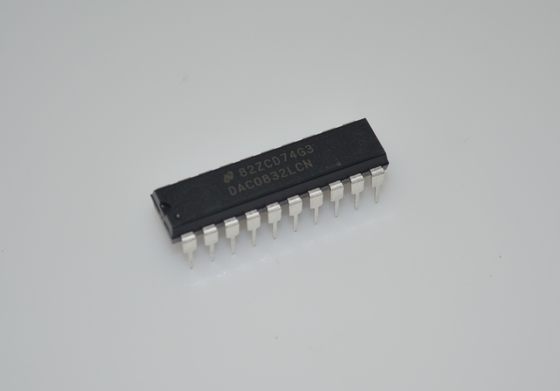

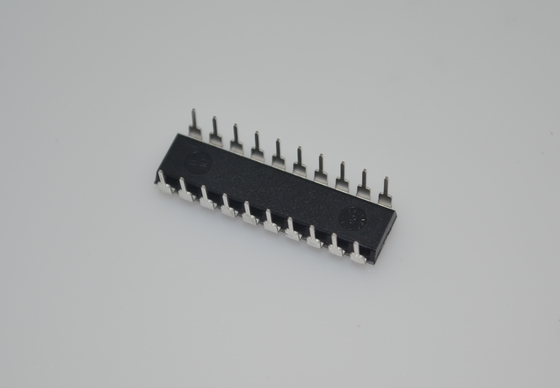

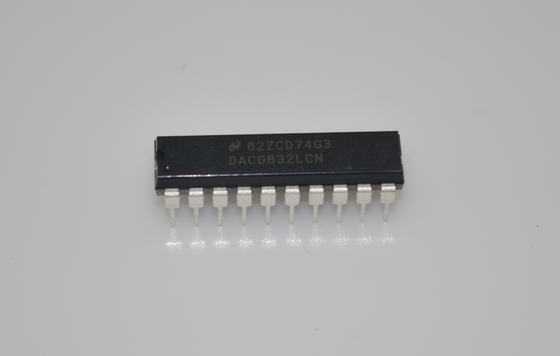

DAC0832LCN

CARACTÉRISTIQUES

• Entrées de données numériques à mémoire tampon double, à mémoire tampon simple ou à passage direct

• Facilement interchangeable et compatible broche à broche avec la série DAC1230 12 bits

• Interface directe avec tous les microprocesseurs populaires

• Linéarité spécifiée avec ajustement du zéro et de la pleine échelle uniquement—PAS LE MEILLEUR AJUSTEMENT DE LIGNE DROITE.

• Fonctionne avec une référence de ±10 V - Multiplication sur toute la plage (4 quadrants)

• Peut être utilisé en mode de commutation de tension

• Entrées logiques qui respectent les spécifications de niveau de tension TTL (seuil logique de 1,4 V)

• Fonctionne « SEUL » (sans μP) si désiré

• Disponible en boîtier SOIC ou PLCC à 20 broches

PRINCIPALES SPÉCIFICATIONS

• Temps d'établissement du courant : 1 μs

• Résolution : 8 bits

• Linéarité : 8, 9 ou 10 bits (garantie sur la température)

• Tempco de gain : 0,0002 % FS/°C

• Faible dissipation de puissance : 20 mW

• Alimentation unique : 5 à 15 VDC

DESCRIPTION

Le DAC0830 est un CNA multiplicateur 8 bits CMOS/Si-Cr avancé conçu pour s'interfacer directement avec les 8080, 8048, 8085, Z80® et autres microprocesseurs populaires. Un réseau de résistances R-2R en silicium-chrome déposé divise le courant de référence et fournit au circuit d'excellentes caractéristiques de suivi de la température (erreur de linéarité maximale de 0,05 % de la plage pleine échelle sur la température). Le circuit utilise des commutateurs de courant CMOS et une logique de contrôle pour obtenir une faible consommation d'énergie et de faibles erreurs de courant de fuite de sortie. Une circuiterie spéciale assure la compatibilité du niveau de tension d'entrée logique TTL.

La double mise en mémoire tampon permet à ces CNA de sortir une tension correspondant à un mot numérique tout en conservant le mot numérique suivant. Cela permet la mise à jour simultanée d'un nombre quelconque de CNA.

Les séries DAC0830 sont les membres 8 bits d'une famille de CNA compatibles avec les microprocesseurs (MICRO DAC).
