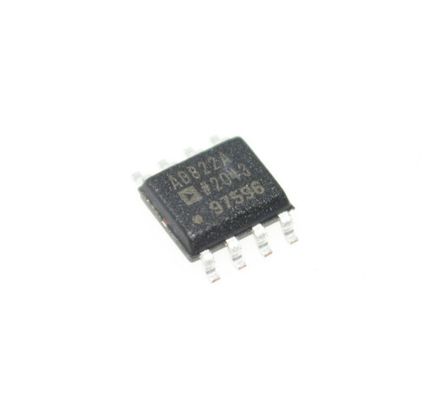

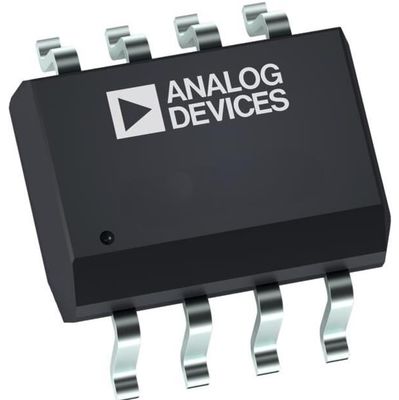

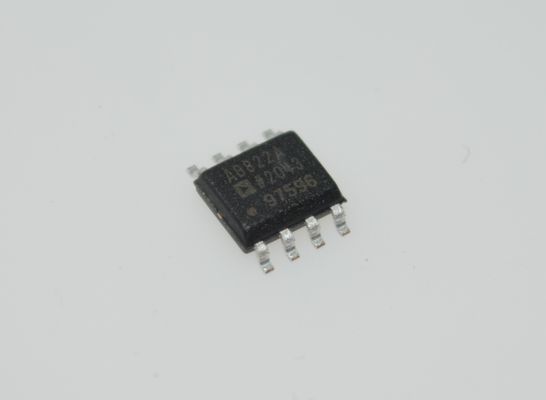

Amplificateur d'instrumentation de précision AD822ARZ, courant de polarisation 1 nA, dérive 0,3 μV/°C, SOIC-8, 2,2-18V, -40°C à +125°C

AD822ARZ Amplificateur d'instrumentation de précision 1nA Courant de polarisation 0.3μV/°C Dérive SOIC-8 2.2-18V -40°C à +125°C

CARACTÉRISTIQUES

Fonctionnement véritablement à alimentation unique

  Les sorties oscillent rail à rail

  La plage de tension d'entrée s'étend en dessous de la masse

  Capacité d'alimentation unique de 5 V à 30 V

  Capacité d'alimentation double de ±2,5 V à ±15 V

Entraînement de charge élevé

  Entraînement de charge capacitive de 350 pF, G = +1

  Courant de sortie minimum de 15 mA

Excellentes performances en courant alternatif pour une faible puissance

  800 µA courant de repos maximum par amplificateur

  Bande passante à gain unitaire : 1,8 MHz

  Vitesse de balayage de 3 V/μs

Bonnes performances en courant continu

  800 µV tension de décalage d'entrée maximale

  2 µV/°C dérive de tension de décalage typique

  25 pA courant de polarisation d'entrée maximal

Faible bruit

  13 nV/√Hz à 10 kHz

  Pas d'inversion de phase

APPLICATIONS

Instrumentation de précision alimentée par batterie

Préamplificateurs de photodiodes

Filtres actifs

Systèmes d'acquisition de données de 12 à 14 bits

Instrumentation médicale

Références et régulateurs à faible consommation

DESCRIPTION GÉNÉRALE

L'AD822 est un amplificateur opérationnel double de précision à faible consommation et à entrée FET qui peut fonctionner à partir d'une alimentation unique de 5 V à 30 V ou d'alimentations doubles de ±2,5 V à ±15 V. Il possède une véritable capacité d'alimentation unique avec une plage de tension d'entrée s'étendant en dessous du rail négatif, ce qui permet à l'AD822 de s'adapter aux signaux d'entrée inférieurs à la masse en mode alimentation unique. L'oscillation de la tension de sortie s'étend à moins de 10 mV de chaque rail, offrant la plage dynamique de sortie maximale.

Une tension de décalage de 800 µV maximum, une dérive de tension de décalage de 2 µV/°C, des courants de polarisation d'entrée inférieurs à 25 pA et un faible bruit de tension d'entrée offrent une précision en courant continu avec des impédances de source allant jusqu'à un gigaohm. La bande passante à gain unitaire de 1,8 MHz, la distorsion harmonique totale (THD) de –93 dB à 10 kHz et la vitesse de balayage de 3 V/μs sont fournies avec un faible courant d'alimentation de 800 µA par amplificateur.

INFORMATIONS

Dessin
