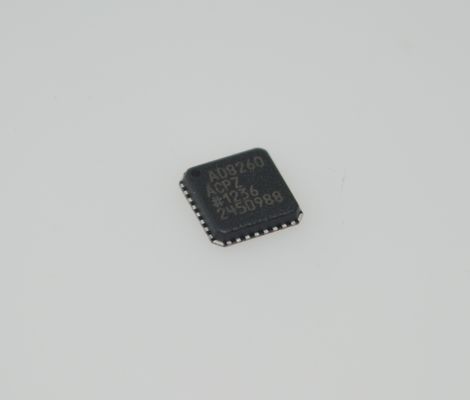

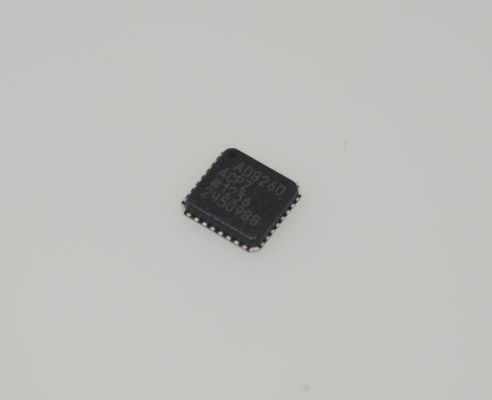

AD8260ACPZ-R7 Amplificateur opérationnel double, basse consommation, 250 MHz, bruit 1 nV/√Hz, alimentation ±5 V à ±15 V, LFCSP-16, -40°C à +125°C, qualité industrielle

AD8260ACPZ-R7 Amplificateur opérationnel double 250 MHz faible puissance 1 nV/√Hz de bruit ±5 V à ±15 V Alimentation LFCSP-16 -40°C à +125°C Qualité industrielle

CARACTÉRISTIQUES

Driver à courant élevé

  Entrée différentielle—commande directe depuis un CNA

  Gain prédéfini : 1,5×

  Bande passante à −3 dB : 195 MHz

  Grande commande de sortie : >±300 mA

VGA/préamplificateur

  Faible bruit

    Bruit de tension : 2,4 nV/√Hz

    Bruit de courant : 5 pA/√Hz

  Bande passante à −3 dB : 230 MHz

  Plage de gain : 30 dB par paliers de 3 dB

    −6 dB à +24 dB (pour un gain de préamplificateur de 6 dB)

  Entrée de préamplificateur asymétrique et VGA différentielle

    sortie

Alimentations : 3,3 V à 10 V (avec VMID activé)

  ±3,3 V à ±5 V (avec VMID désactivé)

Puissance : 93 mW avec des alimentations de 3,3 V

  Mise hors tension pour le VGA, l'amplificateur de driver et le système

APPLICATIONS

Systèmes CAG numériques

Traitement du signal Tx/Rx

Émetteurs-récepteurs de ligne électrique

DESCRIPTION GÉNÉRALE

L'AD8260 comprend un driver à courant élevé, utilisable comme émetteur, et un amplificateur à gain variable (DGA) programmable numériquement à faible bruit, utilisable comme récepteur.

La section récepteur se compose d'un préamplificateur à entrée asymétrique et d'un DGA à sortie différentielle, linéaire en dB. Le récepteur a une bande passante à –3 dB en petits signaux de 230 MHz ; la bande passante en petits signaux du driver est de 195 MHz. Le driver fournit ±300 mA, ce qui convient parfaitement à la commande de charges à faible impédance, même lorsqu'il est connecté à une alimentation de 3,3 V.

Le DGA AD8260 est idéal pour les applications de réglage et a une plage de gain de 30 dB, par paliers de 3 dB. Une excellente uniformité de la bande passante est maintenue sur toute la plage de fréquences. Le faible bruit rapporté en sortie du DGA est avantageux pour la commande des CNA à grande vitesse. La sortie différentielle facilite l'interface avec les CNA modernes à grande vitesse et basse tension.

Le fonctionnement à alimentation simple et à alimentation double rend le composant polyvalent et permet le contrôle du gain des impulsions négatives, telles que celles générées par les photodiodes ou les tubes photomultiplicateurs, ainsi que le traitement des signaux passe-bande sur une seule alimentation. Pour une plage dynamique maximale, il est essentiel que le composant soit couplé en courant alternatif lorsqu'il fonctionne sur une seule alimentation.

Le préamplificateur (PrA) AD8260 est configuré avec des résistances externes pour des gains supérieurs à 6 dB et peut être inverseur ou non inverseur. Le DGA est caractérisé par un gain de préamplificateur non inverseur de 2×. L'atténuateur a une plage de 30 dB et l'amplificateur de sortie a un gain de 8× (18,06 dB). La plage de gain non inverseur la plus basse est de −6 dB à +24 dB et se décale vers le haut avec un gain de préamplificateur accru. Le gain est contrôlé via un port parallèle (Pin GNS0 à Pin GNS3) avec 10 paliers de gain de 3 dB par code. Le préamplificateur et le DGA sont désactivés pour tout code auquel aucun palier de gain n'est attribué.

L'AD8260 peut fonctionner avec des alimentations simples ou doubles de 3,3 V à ±5 V. Un tampon interne fournit normalement une référence d'alimentation divisée pour le fonctionnement à alimentation simple ; une référence externe peut également être utilisée lorsque le tampon VMID est arrêté.

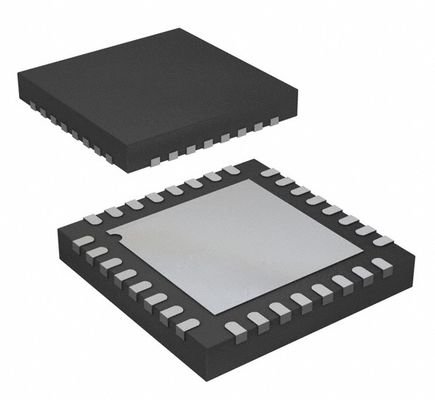

La plage de températures de fonctionnement est de −40 °C à +105 °C. L'AD8260 est disponible en LFCSP à 32 broches de 5 mm × 5 mm.
