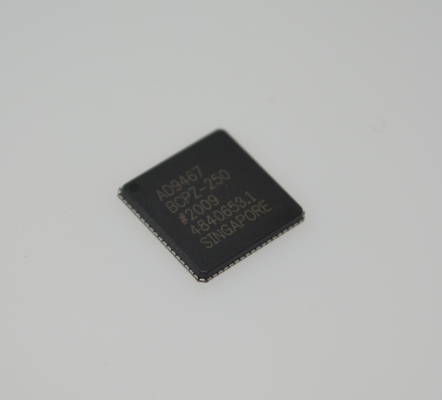

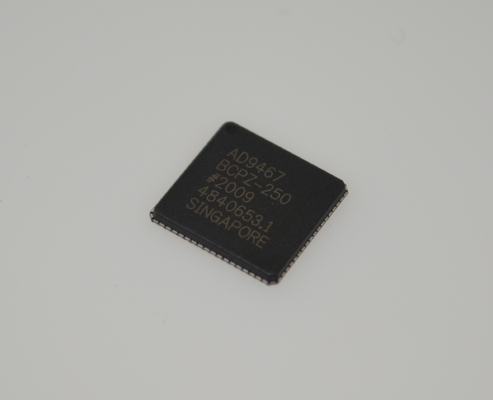

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Dépôt LVDS LFCSP-64 -40°C à +85°C Grade industriel

AD9467BCPZ-250 Convertisseur analogique-numérique (CAN) 16 bits 250 MSPS 80dB SNR Alimentation 1,8 V Sorties LVDS LFCSP-64 -40°C à +85°C Qualité industrielle

CARACTÉRISTIQUES

► SNR de 75,5 dBFS à 210 MHz à 250 MSPS

► SFDR de 90 dBFS à 300 MHz à 250 MSPS

► SFDR à 170 MHz à 250 MSPS

  ► 92 dBFS à −1 dBFS

  ► 100 dBFS à −2 dBFS

► Gigue de 60 fs rms

► Excellente linéarité à 250 MSPS

  ► DNL = ±0,5 LSB typique

  ► INL = ±3,5 LSB typique

► Entrée pleine échelle différentielle de 2 V crête à crête à 2,5 V crête à crête (par défaut) (programmable)

► Tampon d'entrée intégré

► Option de prise en charge de la référence externe

► Stabilisateur du rapport cyclique de l'horloge

► Horloge de sortie disponible

► Contrôle du port série

  ► Génération de motif de test numérique sélectionnable intégrée

  ► Format de données de sortie sélectionnable

► Sorties LVDS (compatibles ANSI-644)

► Fonctionnement sous alimentation 1,8 V et 3,3 V

APPLICATIONS

► Récepteurs cellulaires multi-porteuses et multimodes

► Positionnement de réseaux d'antennes

► Linéarisation d'amplificateur de puissance

► Sans fil à large bande

► Radar

► Imagerie infrarouge

► Instrumentation de communication

DESCRIPTION GÉNÉRALE

L'AD9467 est un convertisseur analogique-numérique (CAN) monolithique 16 bits à échantillonnage FI. Il est optimisé pour des performances élevées sur de larges bandes passantes et une facilité d'utilisation. Le produit fonctionne à une fréquence de conversion de 250 MSPS et est conçu pour les récepteurs sans fil, l'instrumentation et les équipements de test qui nécessitent une plage dynamique élevée.

Le CAN nécessite des alimentations de 1,8 V et 3,3 V et une horloge d'entrée différentielle basse tension pour un fonctionnement à pleine performance. Aucune référence externe ni composant de pilote n'est requis pour de nombreuses applications. Les sorties de données sont compatibles LVDS (compatibles ANSI-644) et incluent les moyens de réduire le courant global nécessaire pour les courtes distances de trace.

Une sortie d'horloge de données (DCO) pour la capture des données en sortie est fournie pour signaler un nouveau bit de sortie.

La fonction d'arrêt interne prise en charge via le SPI consomme généralement moins de 5 mW lorsqu'elle est désactivée.

Des fonctionnalités optionnelles permettent aux utilisateurs de mettre en œuvre diverses conditions de fonctionnement sélectionnables, notamment la plage d'entrée, la sélection du format de données et les motifs de test des données de sortie.

L'AD9467 est disponible dans un LFCSP sans plomb à 72 broches spécifié sur la plage de température industrielle de −40°C à +85°C.

POINTS FORTS DU PRODUIT

1. Capacité d'optimisation FI utilisée pour améliorer le SFDR.

2. Performances SFDR exceptionnelles pour les applications d'échantillonnage FI telles que les récepteurs de stations de base cellulaires 3G et 4G multi-porteuses et multimodes.

3. Facilité d'utilisation : référence sur puce, tampon à haute impédance d'entrée, plage d'entrée analogique réglable et une horloge de sortie pour simplifier la capture des données.

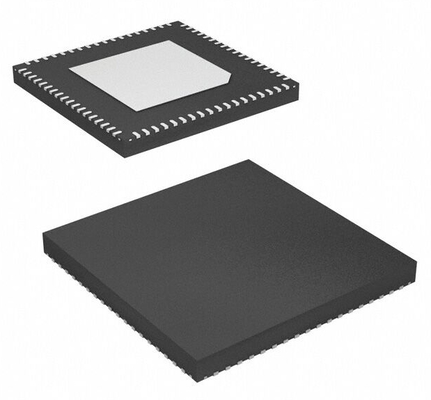

4. Conditionné dans un boîtier LFCSP sans plomb à 72 broches.

5. Le stabilisateur du rapport cyclique de l'horloge (DCS) maintient les performances globales du CAN sur une large plage de largeurs d'impulsion d'horloge d'entrée.

6. L'interface de port série standard (SPI) prend en charge diverses caractéristiques et fonctions du produit, telles que le formatage des données (binaire décalé, complément à deux ou codage Gray).

INFORMATIONS

Dessin
