ADM7170ACPZ-3.3-R7 Régulateur LDO 3,3 V 2 A Entrée 1,8-6,5 V Bruit 1 µV RMS PSRR 75 dB LFCSP-8 -40 °C à +125 °C AEC-Q100

ADM7170ACPZ-3.3-R7 3.3V 2A régulateur LDO 1.8-6.5V Entrée 1μV RMS Bruit 75dB PSRR LFCSP-8 -40°C à +125°C AEC-Q100

Caractéristiques

Plage de tension d'entrée: de 2,3 V à 6,5 V

Le courant de charge maximal: 500 mA

Faible bruit: 5 μV rms indépendamment de la tension de sortie à

100 Hz à 100 kHz

Réponse transitoire rapide: 1,5 μs pour une charge de 1 à 500 mA

60 dB PSRR à 100 kHz

Voltage de sortie faible: 42 mV à une charge de 500 mA, VOUT = 3 V

Précision initiale: ± 0,75%

Précision sur la ligne, la charge et la température: ±1,25%

courant calme, IGND = 0,7 mA à vide

Faible courant d'arrêt: 0,25 μA au VIN = 5 V

Stable avec un petit condensateur de sortie en céramique de 4,7 μF

Options de tension de sortie réglable et fixe: 1,2 V à 5,0 V

Réglable de sortie de 1,2 V à VIN − VDO

Activer la précision

Démarrage en douceur réglable

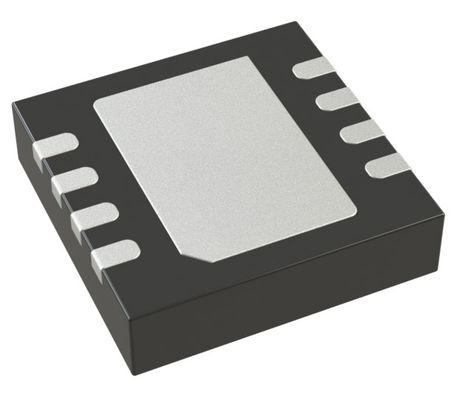

Un emballage LFCSP à 8 plombs de 3 mm × 3 mm

Applications

Réglementation pour les applications sensibles au bruit: circuits ADC et DAC, amplificateurs de précision, PLL/VCO et circuits intégrés à chronométrer

Les communications et les infrastructures

Services médicaux et de santé

Industrie et équipement

Définition générale

L'ADM7170 est un régulateur linéaire (LDO) CMOS à faible dérapage qui fonctionne de 2,3 V à 6,5 V et fournit jusqu'à 500 mA de courant de sortie.Ce LDO à courant de sortie élevé est idéal pour la régulation de circuits de signaux analogiques et mixtes de haute performance fonctionnant de 6 V à 1Utilisant une architecture propriétaire avancée, l'appareil offre un rejet élevé de l'alimentation électrique et un faible bruit et atteint une excellente réponse transitoire de ligne et de charge avec seulement un petit 4.Condensateur de sortie en céramique de 7 μFLa réponse transitoire de charge est généralement de 1,5 μs pour une étape de charge de 1 mA à 500 mA.

L'ADM7170 est disponible dans 17 options de tension de sortie fixe. Les tensions suivantes sont disponibles en stock: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V et 5.0 V.Les tensions supplémentaires disponibles sur commande spéciale sont:: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V et 4,6 V. Une version réglable est également disponible qui permet des tensions de sortie allant de 1.2 V à VIN − VDO avec un diviseur de rétroaction externe.

Le courant d'entrée peut être contrôlé en réglant le temps de démarrage via la broche de démarrage en douceur.Le bruit de sortie du régulateur ADM7170 est de 5 μV rms indépendamment de la tension de sortieL'ADM7170 est disponible dans un LFCSP de 8 plombs de 3 mm × 3 mm, ce qui en fait non seulement une solution très compacte,mais fournit également d'excellentes performances thermiques pour les applications nécessitant jusqu'à 500 mA de courant de sortie dans un petit, une empreinte de profil bas.

Les informations sont fournies à la Commission.

Le dessin
