Détails sur le produit:
Conditions de paiement et expédition:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
Number of Outputs: | 1 |

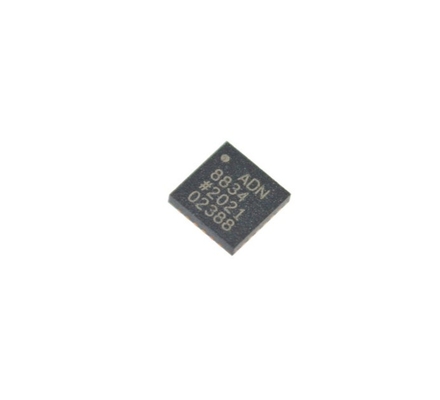

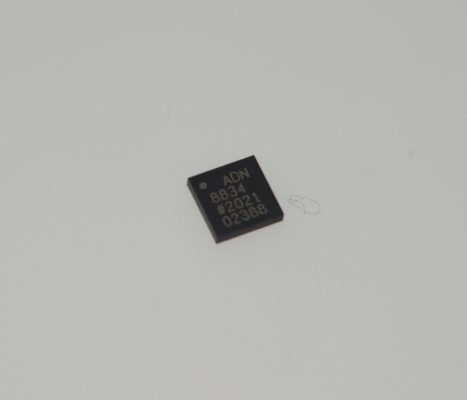

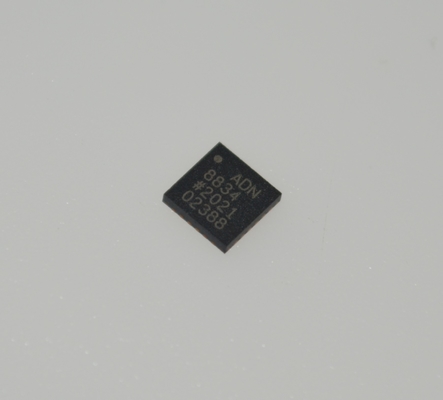

ADN8834ACPZ-R7 Contrôleur TEC 3A ±2,5°C Stabilité Alimentation 2,7-5,5V Interface I2C LFCSP-32 -40°C à +85°C
CARACTÉRISTIQUES
► Architecture à inductance unique à haut rendement brevetée
► MOSFET à faible RDSON intégrés pour le contrôleur TEC
► Surveillance du fonctionnement de la tension et du courant TEC
► Aucune résistance de détection externe requise
► Réglages indépendants des limites de courant de chauffage et de refroidissement TEC
► Tension TEC maximale programmable
► Fréquence de commutation du pilote PWM de 2,0 MHz
► Synchronisation externe
► Deux amplificateurs chopper rail-to-rail intégrés à dérive nulle
► Compatible avec les capteurs thermiques NTC ou RTD
► Sortie de référence de 2,50 V avec une précision de 1 %
► Indicateur de verrouillage de température
► Disponible en WLCSP 25 billes, 2,5 mm × 2,5 mm ou en LFCSP 24 broches, 4 mm × 4 mm
► Qualifié AEC-Q100 pour les applications automobiles
APPLICATIONS
► Contrôle de la température TEC
► Modules optiques
► Amplificateurs à fibre optique
► Systèmes de réseaux optiques
► Instruments nécessitant un contrôle de la température TEC
DESCRIPTION GÉNÉRALE
L'ADN88341 est un contrôleur TEC monolithique avec un contrôleur TEC intégré. Il possède un étage de puissance linéaire, un étage de puissance à modulation de largeur d'impulsion (PWM) et deux amplificateurs opérationnels rail-to-rail à dérive nulle. Le contrôleur linéaire fonctionne avec le pilote PWM pour contrôler les MOSFET de puissance internes dans une configuration en pont en H. En mesurant la tension de rétroaction du capteur thermique et en utilisant les amplificateurs opérationnels intégrés comme compensateur proportionnel intégral différentiel (PID) pour conditionner le signal, l'ADN8834 pilote le courant à travers un TEC pour stabiliser la température d'une diode laser ou d'un composant passif fixé au module TEC à la température cible programmée.
L'ADN8834 prend en charge les thermistances à coefficient de température négatif (CTN) ainsi que les détecteurs de température résistifs (RTD) à coefficient de température positif (CTP). La température cible est définie comme une entrée de tension analogique, soit à partir d'un convertisseur numérique-analogique (DAC), soit à partir d'un diviseur de résistance externe.
La boucle de contrôle de la température de l'ADN8834 est stabilisée par une compensation PID utilisant les amplificateurs chopper à dérive nulle intégrés. La tension de référence interne de 2,50 V fournit une sortie précise à 1 % qui est utilisée pour polariser un pont de détection de température à thermistance ainsi qu'un réseau diviseur de tension pour programmer les limites maximales de courant et de tension TEC pour les modes de chauffage et de refroidissement. Avec les amplificateurs chopper à dérive nulle, une très bonne stabilité de la température à long terme est maintenue via une boucle de contrôle de température analogique autonome.
INFORMATIONS
Catégorie
|
|
|
Fabricant
|
Analog Devices Inc.
|
|
Série
|
-
|
|
Emballage
|
Ruban et bobine (TR)
Ruban coupé (CT)
Digi-Reel®
|
|
Statut de la pièce
|
Active
|
|
Applications
|
Refroidisseur thermoélectrique
|
|
Courant - Alimentation
|
3,3 mA
|
|
Tension - Alimentation
|
2,7 V ~ 5,5 V
|
|
Température de fonctionnement
|
-40°C ~ 125°C
|
|
Type de montage
|
Montage en surface
|
|
Boîtier / Boîtier
|
24-WFQFN Pad exposé, CSP
|
|
Boîtier du dispositif du fournisseur
|
24-LFCSP (4x4)
|
|
Numéro de produit de base
|
Dessin
