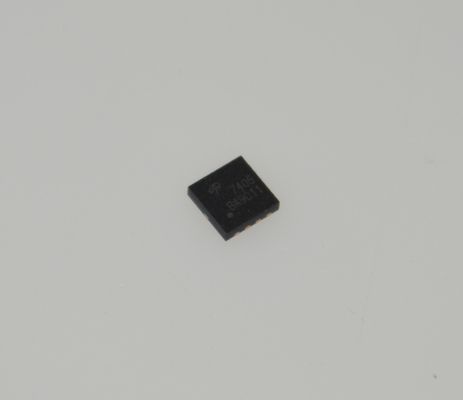

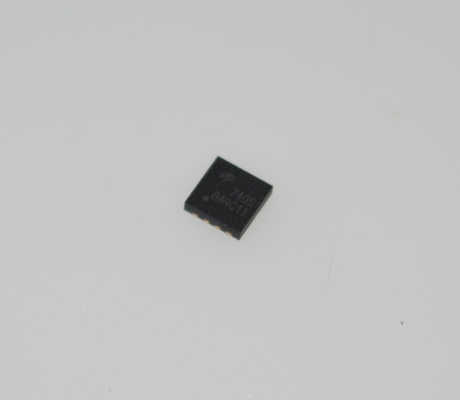

AON7405 30V MOSFET N-Channel 9,5mΩ Rds ((on) 60A Continu DFN5x6-8L -55°C à +175°C AEC-Q101 Qualifié

AON7405 MOSFET N-Channel 30V 9.5mandOmega; Rds(on) 60A Continu DFN5x6-8L -55anddeg;C à +175anddeg;C Qualifié AEC-Q101

andnbsp;

CARACTÉRISTIQUES

Commutation de puissance à haut rendement

andnbsp;andnbsp;Tension Drain-Source de 30V : Idéal pour les systèmes 12V/24V (par exemple, alimentation automobile/industrielle)

andnbsp; Courant continu de 60A (100A pulsé) : alimente des charges de forte puissance (moteurs, réseaux de LED, etc.)

Faible perte de conduction

andnbsp;andnbsp;Rds(on)= 9.5m2 (Vgs=10V) : Réduit considérablement la dissipation de puissance

andnbsp; Commande de niveau logique (Vgs(th)=1.8V) : Directement compatible avec les microcontrôleurs 3.3V/5V

Optimisation de la commutation haute fréquence

andnbsp; Faible charge de grille (Qg=42nC) : Prend en charge le contrôle PWM haute fréquence (jusqu'à 1MHz)

andnbsp; Commutation rapide : Temps de montée/descente < 25ns

Fiabilité et protection

andnbsp; Testé à 100 % en avalanche : Assure la stabilité en cas de transitoires de tension

andnbsp; Certifié AEC-Q101 : Répond aux normes de fiabilité automobile

andnbsp;

APPLICATIONS

1. Gestion de l'alimentation
Convertisseurs CC-CC : Couramment utilisés dans la rectification synchrone (Buck, Boost, etc.) pour améliorer l'efficacité énergétique, en particulier dans les ordinateurs portables, les serveurs et les alimentations d'équipements de communication

Alimentations Point-of-Load (POL) : Fournit une alimentation efficace aux composants principaux tels que les processeurs, les GPU et les FPGA.

Alimentations à découpage (SMP) : Adaptateurs, circuits de pilotes de LED, etc.

2. Commande de moteur
Commande de moteur CC : Utilisé dans les circuits de commande en pont en H pour les outils électriques, les drones et la robotique

Commandes pas à pas/servocommandes : Commande de moteur de précision dans les équipements d'automatisation industrielle.

3. Électronique automobile
Systèmes 12V/24V : Applications telles que l'éclairage automobile, le chauffage des sièges et la commande de ventilateur (vérifier si AON7405 est conforme à la norme AEC-Q101).

Systèmes de gestion de batterie (BMS) : Circuits de contrôle et de protection de charge/décharge.

4. Électronique grand public
Circuits de charge rapide : Commutation de puissance dans les chargeurs USB PD et la charge sans fil.
Interrupteurs de charge à courant élevé : Distribution de l'alimentation dans les téléviseurs, les consoles de jeux, etc.

5. Industriel et communications
Onduleurs/Variateurs de fréquence : Micro-onduleurs solaires et petits VFD industriels.
Alimentations de télécommunications : Modules d'alimentation à haut rendement pour les stations de base et les routeurs.

andnbsp;
