HMC849ALP4CE Commutateur SPDT à grande vitesse 24 Gbit/s avec faible perte d'insertion Fonctionnement 3,3 V/5 V Large bande passante Isolation élevée Commutation rapide et protection ESD

HMC849ALP4CE Commutateur SPDT haute vitesse 24 Gbps avec faible perte d'insertion, fonctionnement 3,3 V/5 V, large bande passante, isolation élevée, commutation rapide et protection ESD

 Caractéristiques

Isolation élevée : jusqu'à 60 dB

Commande positive unique : 0/+3 V à +5 V

IP3 d'entrée élevé : +52 dBm

Conception non réfléchissante

État « Tout désactivé »

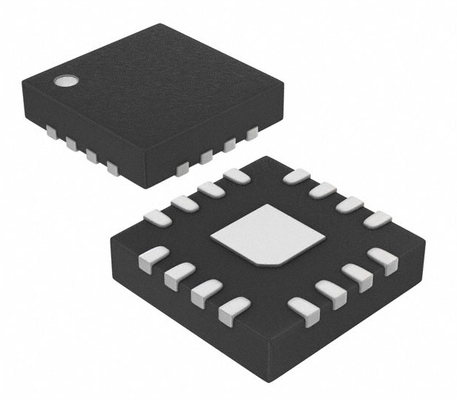

Boîtier QFN 16 broches 4x4 mm : 16 mm²

Applications typiques

Le HMC849ALP4CE est idéal pour :

• Infrastructure cellulaire/4G

• WiMAX, WiBro et sans fil fixe

• Télématique automobile

• Radio mobile

• Équipement de test

Description générale

Le HMC849ALP4CE est un commutateur SPDT GaAs pHEMT à isolation élevée, non réfléchissant, CC à 6 GHz, dans un boîtier à montage en surface sans plomb à faible coût. Le commutateur est idéal pour les applications d'infrastructure cellulaire/WiMAX/4G, offrant jusqu'à 60 dB d'isolation, une faible perte d'insertion de 0,8 dB et un IP3 d'entrée de +52 dBm. La tenue en puissance est excellente jusqu'à la bande WiMAX de 5 à 6 GHz, le commutateur offrant un point de compression P1dB de +31 dBm. Les circuits intégrés permettent une commande de tension positive unique de 0/+3 V ou 0/+5 V à des courants continus très faibles. Une entrée d'activation (EN) réglée sur un niveau logique haut mettra le commutateur dans un état « tout désactivé ».

INFORMATION

Dessin
