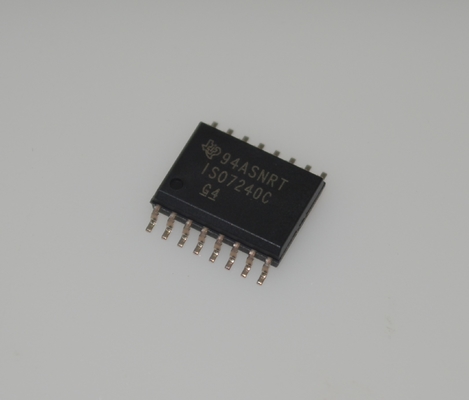

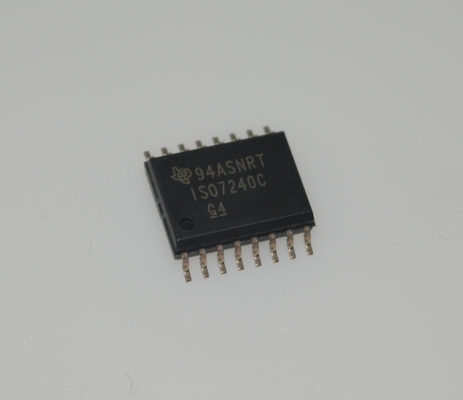

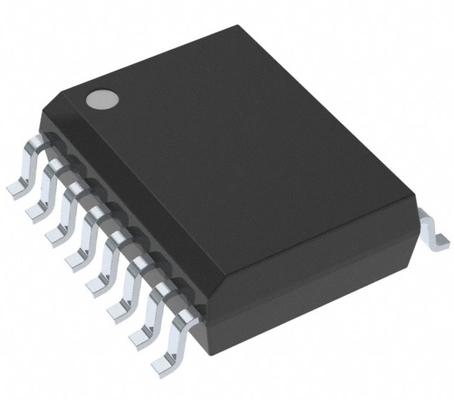

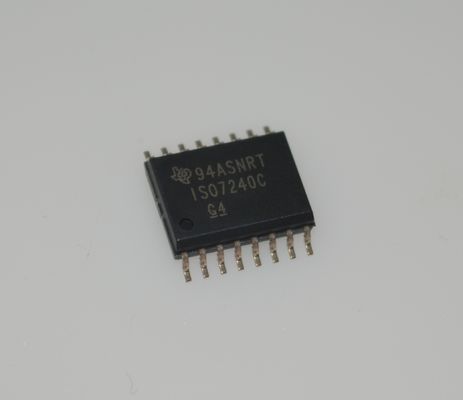

Isolateur numérique à 4 canaux ISO7240CDWR à 100 Mbps Vitesse élevée CMTI (50 kV/μs) Large portée d'alimentation (3V-5.5V) Faible puissance Protection ESD robuste et paquet SOIC-16

Isolateur numérique à 4 canaux ISO7240CDWR à 100 Mbps Vitesse élevée CMTI (50 kV/μs) Large portée d'alimentation (3V-5.5V) Faible puissance Protection ESD robuste et paquet SOIC-16

Caractéristiques

• Options de fréquence de signalisation de 25 et 150 Mbps: faible distorsion de sortie de canal à canal; 1ns maximum: faible distorsion de la largeur d'impulsion (PWD); 2ns maximum: faible contenu de jitter; 1ns type à 150 Mbps

• Sortie par défaut sélectionnable (ISO7240CF)

• > 25 ans de durée de vie à tension de travail nominale (voir la projection de la durée de vie de l'isolation)

• Protection contre les détecteurs électromagnétiques de 4 kV

• Fonctionne avec une alimentation de 3,3 V ou 5 V

• Immunité électromagnétique élevée (voir ISO72x Immunité au champ magnétique des isolateurs numériques)

•Période de température de fonctionnement de 40°C à +125°C

• Certifications liées à la sécurité:DIN EN IEC 60747-17 (VDE 0884-17) Programme de reconnaissance des composants UL 1577 Certification IEC 61010-1, IEC 62368-1

Applications

• Automatisation d'usine Modbus Profibus Buses de données DeviceNet

• Interface périphérique informatique

• Interface de commande par servo

• L'acquisition de données

Définition

Les dispositifs ISO7240x, ISO7241x et ISO7242x sont des isolants numériques à quatre canaux avec des configurations de canaux multiples et des fonctions de sortie.Ces appareils ont des tampons d'entrée logique et de sortie logique séparés par la barrière d'isolation du dioxyde de silicium (SiO2) de Texas InstrumentUtilisés en conjonction avec des sources d'alimentation isolées, ces dispositifs aident à bloquer les hautes tensions, à isoler les terrains, àet empêcher les courants sonores d'entrer dans le sol local et interférer avec ou endommager les circuits sensibles.

La famille d'appareils ISO7240x a les quatre canaux dans la même direction. La famille d'appareils ISO7241x a trois canaux dans la même direction et un canal dans la direction opposée.La famille d'appareils ISO7242x comporte deux canaux dans chaque sens.

Les dispositifs avec le suffixe C (option C) ont des seuils d'entrée TTL et un filtre au bruit à l'entrée qui empêche les impulsions transitoires de passer à la sortie du dispositif.Les dispositifs avec le suffixe M (option M) ont des seuils d'entrée CMOS VCC/2 et n'ont ni le filtre de bruit d'entrée ni le délai de propagation supplémentaire..

Le dispositif ISO7240CF dispose d'une fonction de désactivation de l'entrée sur la broche 7 et d'une fonction de sortie haute ou basse sélectionnable avec la broche CTRL (broche 10).La sortie sécurisée est une hauteur logique lorsqu'une hauteur logique est placée sur la broche CTRL ou lorsque la broche est laissée déconnectée. Si un signal logique faible est appliqué à la broche CTRL, la sortie sécurisée devient un état de sortie logique faible.La fonction de désactivation des entrées du dispositif ISO7240CF empêche les données de passer à travers la barrière d'isolement vers la sortieLorsque les entrées sont désactivées ou que VCC1 est éteint, les sorties sont réglées par la broche CTRL.

Ces appareils peuvent être alimentés à partir d'aliments de 3,3 V ou 5 V de chaque côté, dans n'importe quelle combinaison.

Ces dispositifs sont caractérisés pour fonctionner dans la plage de température ambiante de 40 °C à + 125 °C.

Les informations sont fournies à la Commission.

Le dessin
