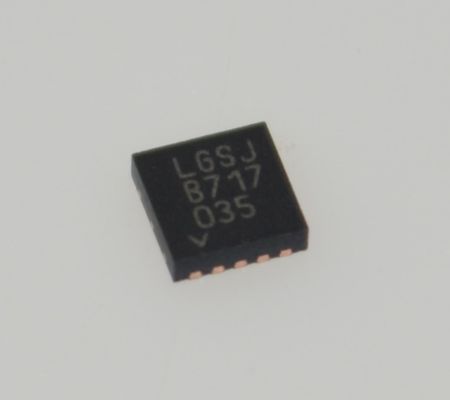

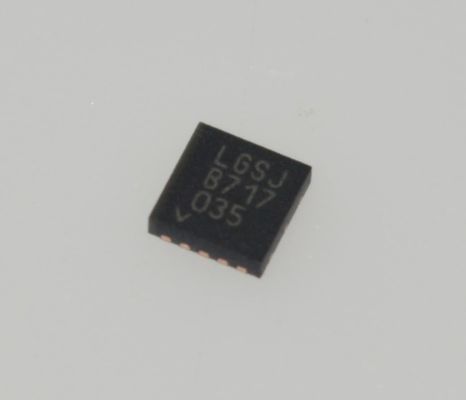

LT3042EDD Bruit ultra-faible LDO 0,8μV RMS Bruit 76dB PSRR @ 1MHz 1,8-20V Entrée 3mm×3mm DFN-8 -40°C à +125°C

LT3042EDD Régulateur linéaire à faible bruit 0,8μV RMS Bruit 76dB PSRR @1MHz Entrée 1,8-20V 3mm×3mm DFN-8 -40°C à +125°C

CARACTÉRISTIQUES

 Bruit RMS ultrabas : 0,8µVRMS (10Hz à 100kHz)

 Bruit ponctuel ultrabas : 2nV/√Hz à 10kHz

 PSRR ultra-élevé : 79dB à 1MHz

 Courant de sortie : 200mA

 Large plage de tension d'entrée : 1,8V à 20V

 Un seul condensateur améliore le bruit et le PSRR

 Courant de broche SET de 100µA : précision initiale de ±1 %

 Une seule résistance programme la tension de sortie

 Bande passante élevée : 1MHz

 Limite de courant programmable

 Faible tension de déchet : 350mV

 Plage de tension de sortie : 0V à 15V

 Power Good programmable

 Capacité de démarrage rapide

 Enable/UVLO de précision

 Mise en parallèle pour un bruit plus faible et un courant plus élevé

 Limite de courant interne avec repli

 Condensateur de sortie minimum : 4,7µF céramique

 Protection contre l'inversion de batterie et l'inversion de courant

n Boîtiers MSOP à 10 broches et DFN de 3 mm × 3 mm

APPLICATIONS

 Alimentations RF : PLL, VCO, mélangeurs, LNA

 Instrumentation à très faible bruit

 Convertisseurs de données haute vitesse/haute précision

 Applications médicales : imagerie, diagnostic

 Alimentations de précision

 Post-régulateur pour alimentations à découpage

DESCRIPTION

Le LT®3042 est un régulateur linéaire à faible déchet haute performance doté de l'architecture à très faible bruit et PSRR ultra-élevé de LTC pour alimenter les applications RF sensibles au bruit. Conçu comme une référence de courant de précision suivie d'un tampon de tension haute performance, le LT3042 peut être facilement mis en parallèle pour réduire davantage le bruit, augmenter le courant de sortie et répartir la chaleur sur le circuit imprimé.

L'appareil fournit 200mA à une tension de déchet typique de 350mV. Le courant de repos de fonctionnement est nominalement de 2mA et tombe à <<1µA en mode arrêt. La large plage de tension de sortie du LT3042 (0V à 15V) tout en maintenant un fonctionnement à gain unitaire fournit un bruit de sortie, un PSRR, une bande passante et une régulation de charge pratiquement constants, indépendamment de la tension de sortie programmée. De plus, le régulateur dispose d'une limite de courant programmable, d'une capacité de démarrage rapide et d'un signal Power Good programmable pour indiquer la régulation de la tension de sortie.

Le LT3042 est stable avec un condensateur de sortie céramique minimum de 4,7µF. La protection intégrée comprend une protection contre l'inversion de batterie, une protection contre l'inversion de courant, une limite de courant interne avec repli et une limite thermique avec hystérésis. Le LT3042 est disponible en boîtiers MSOP à 10 broches et DFN de 3 mm × 3 mm à dissipation thermique améliorée.

INFORMATIONS

Dessin
