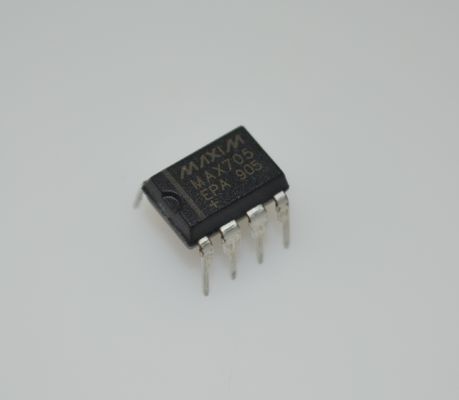

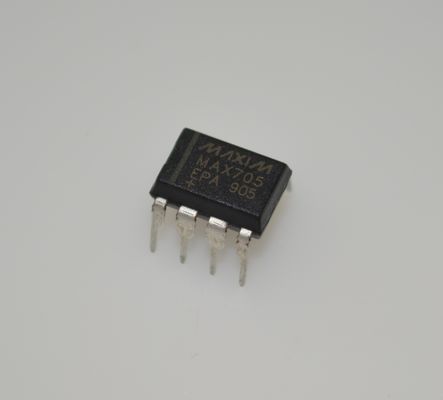

MAX705EPA Superviseur de microprocesseur 4.65V Seuil 200ms Impulsion de réinitialisation Alimentation 5V DIP-8 -40°C à +85°C

MAX705EPA Superviseur de microprocesseur Seuil 4,65 V Impulsion de réinitialisation 200 ms Alimentation 5 V DIP-8 -40 °C à +85 °C

Avantages et caractéristiques

● L'intégration de la fonction de supervision améliore considérablement la fiabilité du système tout en réduisant l'espace sur la carte

  etbull; Boîtier μMAX

  etbull; RESET garanti valide à VCC = 1V

  etnbsp; - Largeur d'impulsion de réinitialisation de 200 ms

  etnbsp; - Entrée de réinitialisation manuelle débogée compatible TTL/CMOS

  etnbsp; - Sortie de réinitialisation active haute (MAX707/MAX708/MAX813L)

  etbull; Moniteur de tension d'alimentation de précision

  etnbsp; - 4,65 V (MAX705/MAX707/MAX813L)

  etnbsp; - 4,40 V (MAX706/MAX708)

  etbull; Moniteur de tension pour l'alimentation

  etnbsp; - Avertissement de panne ou de batterie faible

Applications

● Ordinateurs

● Contrôleurs

● Instruments intelligents

● Surveillance de l'alimentation μP critique

Description générale

Les circuits de supervision de microprocesseur (etmicro;P) MAX705andndash;MAX708/MAX813L réduisent la complexité et le nombre de composants requis pour surveiller les fonctions d'alimentation et de batterie dans les systèmes etmicro;P. Ces dispositifs améliorent considérablement la fiabilité et la précision du système par rapport aux circuits intégrés ou aux composants discrets séparés.

Les MAX705/MAX706/MAX813L fournissent quatre fonctions :

1) Une sortie de réinitialisation pendant la mise sous tension, la mise hors tension et les conditions de sous-tension.

2) Une sortie de chien de garde indépendante qui passe à l'état bas si l'entrée de chien de garde n'a pas basculé dans les 1,6 secondes.

3) Un détecteur de seuil de 1,25 V pour l'avertissement de panne de courant, la détection de batterie faible ou pour la surveillance d'une alimentation autre que +5 V.

4) Une entrée de réinitialisation manuelle active-basse.

Les MAX707/MAX708 sont identiques aux MAX705/MAX706, sauf qu'une réinitialisation active-haute est substituée au temporisateur de chien de garde. Le MAX813L est identique au MAX705, sauf que RESET est fourni au lieu de RESET.

Deux niveaux de surveillance de la tension d'alimentation sont disponibles : Les MAX705/MAX707/MAX813L génèrent une impulsion de réinitialisation lorsque la tension d'alimentation descend en dessous de 4,65 V, tandis que les MAX706/MAX708 génèrent une impulsion de réinitialisation en dessous de 4,40 V. Les quatre composants sont disponibles en boîtiers DIP à 8 broches, SO et etmicro;MAXandreg;.

INFORMATIONS

Dessin
