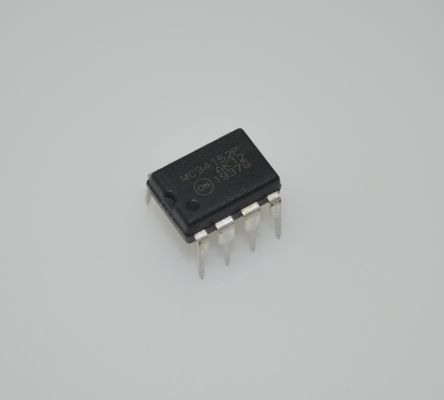

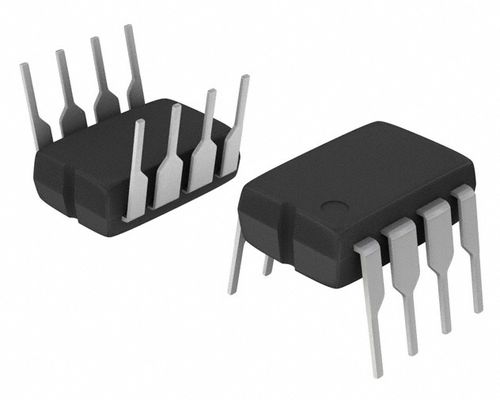

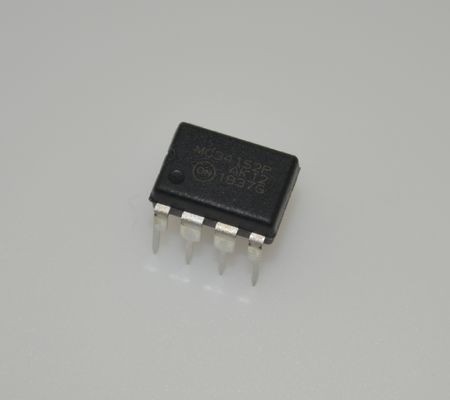

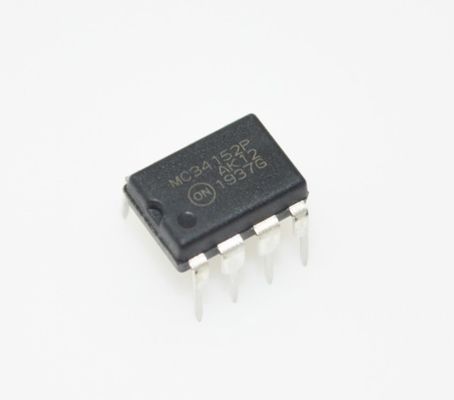

MC34152PG Double Driver MOSFET 1,5A Courant de crête Alimentation 12V-18V 50ns Montée/Descente DIP-8 -40°C à +85°C

MC34152PG Dual MOSFET Driver 1.5A Courant de pointe 12V-18V Apport 50ns Ascension/Baisse DIP-8 -40°C à +85°C

Caractéristiques

• Deux canaux indépendants avec sortie totem de 1,5 A

• Temps de montée et de chute de 15 ns avec une charge de 1000 pF

• Les entrées compatibles CMOS/LSTTL avec hystérésis

• Fermeture sous tension avec hystérésis

• Faible courant de veille

• Opération efficace à haute fréquence

• Performance améliorée du système grâce à des circuits intégrés communs de commande de régulateur de commutation

• Préfixe NCV pour les applications automobiles et autres nécessitant des contrôles de site et de changement

• Il s'agit de dispositifs sans Pb et sans halogénures

Définition

Les MC34152/MC33152 sont des conducteurs à haute vitesse à double non-inversion spécialement conçus pour les applications nécessitant des signaux numériques à faible courant pour entraîner de grandes charges capacitives avec des taux de déclenchement élevés.Ces appareils présentent un faible courant d'entrée les rendant compatibles avec la logique CMOS / LSTTL, hystérésis d'entrée pour une commutation rapide de sortie indépendante du temps de transition de l'entrée, et deux sorties de pôle totem à courant élevé idéalement adaptées pour les MOSFET de puissance motrice.Inclus également est un verrouillage sous tension avec hystérésis pour empêcher le système de fonctionnement irrégulier à basse tension d'alimentation.

Les applications typiques comprennent les alimentations électriques de commutation, les convertisseurs de courant continu à courant continu, les doublateurs/inverseurs de tension de la pompe de charge du condensateur et les contrôleurs de moteur.

Cet appareil est disponible en double monture en ligne et en surface.

Étape d'entrée

Les entrées logiques ont 170 mV d'hystérésis avec le seuil d'entrée centré à 1,67 V.Les seuils d'entrée sont insensibles à VCC ce qui rend ce dispositif directement compatible avec les familles logiques CMOS et LSTTL sur toute sa plage de tension de fonctionnementL'hystérésis d'entrée assure une commutation rapide de sortie indépendante du temps de transition du signal d'entrée, empêchant les oscillations de sortie lorsque les seuils d'entrée sont franchis.Les entrées sont conçues pour accepter une amplitude de signal allant de la terre à VCCCela permet à la sortie d'un canal de conduire directement l'entrée d'un deuxième canal pour l'opération maître-esclave.Chaque entrée dispose d'une résistance de 30 k pulldown de sorte qu'une entrée ouverte non connectée provoquera l'entraînement associé de sortie être dans un état connu faible.

Étape de sortie

Chaque sortie d'entraînement de pôle totem est capable de s'approvisionner et de couler jusqu'à 1,5 A avec une résistance typique de 2,4 à 1,0 A.La faible résistance on permet d'obtenir des courants de sortie élevés à un VCC inférieur à celui des drivers CMOS comparatifs. Chaque sortie est équipée d'une résistance de traction de 100 k pour maintenir la porte MOSFET basse lorsque la CCV est inférieure à 1,4 V. Aucune protection contre les surtensions ou les surtensions thermiques n'a été conçue dans le dispositif,il faut donc éviter le raccourcissement de sortie vers VCC ou la terre.

L'inductivité parasitaire en série avec la charge provoquera que les sorties du pilote sonnent au-dessus de VCC pendant la transition d'allumage et sous terre pendant la transition d'arrêt.ce mode de fonctionnement peut provoquer une condition de verrouillage de sortie destructrice. Le MC34152 est immunisé contre le verrouillage de sortie. Les sorties d'entraînement contiennent une diode interne à VCC pour serrer les transitoires de tension positive.un contournement approprié de l'alimentation doit être observé pour éviter que la sonnerie de sortie ne dépasse la valeur nominale maximale du dispositif de 20 V.. Les transitoires de sortie négatifs sont serrés par le transistor de traction interne NPN. Puisque la tension d'alimentation complète est appliquée à travers la traction NPN pendant le transitoire de sortie négatif,la dissipation de puissance à haute fréquence peut devenir excessiveLes figures 19, 20 et 21 montrent une méthode d'utilisation de pinces à diodes Schottky externes pour réduire la dissipation de puissance du conducteur.

Les informations sont fournies à la Commission.
