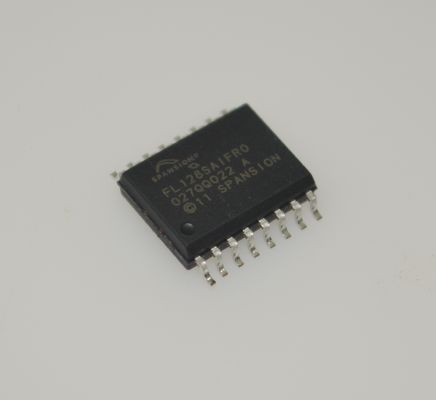

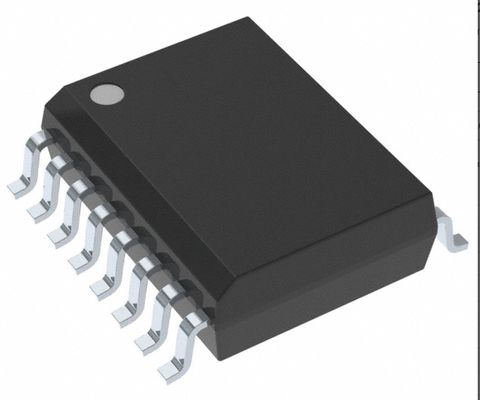

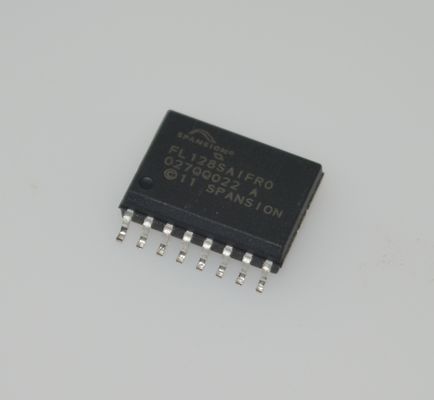

S25FL128SAGMFIR01 128Mb SPI NOR Flash Horloge 104MHz 100K Cycles d'effacement Rétention des données de 20 ans 2.7-3.6V SOIC-16 -40°C à +85°C

S25FL128SAGMFIR01 128Mb SPI NOR Flash 104MHz Horloge 100K Cycles d'effacement de 20 ans Conservation des données 2,7-3,6V SOIC-16 -40°C à +85°C

etnbsp;

Caractéristiques

etbull; noyau CMOS 3.0V avec I/O polyvalent

etbull; Interface périphérique en série (SPI) avec plusieurs entrées/sorties

- Polarité de l'horloge SPI et modes de phase 0 et 3

- Option DDR

- Adressage étendu: options d'adresse de 24 ou 32 bits

- Série de commandes et empreinte compatibles avec les familles SPI S25FL-A, S25FL-K et S25FL-P

- Un ensemble de commandes I/O multiples et une empreinte compatibles avec la famille S25FL-P SPI

et bull;Lire les commandes

- Normalement, rapide, double, quad, rapide DDR, double DDR, quad DDR

- AutoBoot andndash; Allumer ou réinitialiser et exécuter une commande de lecture normale ou quad automatiquement à une adresse présélectionnée

- Données d'interface flash commune (CFI) pour les informations de configuration

etbull; programmation (1,5 MBps)

- Options de tampon de programmation de page de 256 ou 512 octets

- Quad-input page programming (QPP) pour les systèmes à horloge lente

- Génération automatique de code de correction d'erreur de matériel interne ECC avec correction d'erreur à un seul bit

etbull; Effacer (0,5 à 0,65 MBps)

- Option de taille de secteur hybride et -Dash; Ensemble physique de trente-deux secteurs de 4 KB en haut ou en bas de l'espace d'adresse avec tous les autres secteurs de 64 KB,pour la compatibilité avec les appareils S25FL de génération antérieure

- Option de secteur uniforme; effacez toujours les blocs de 256 KB pour une compatibilité logicielle avec des appareils de plus grande densité et des appareils futurs

et taureau;Endurance cycliste

- 100 000 cycles d'effacement de programme, minimum

Réservation des données

- 20 ans de conservation des données, minimum

etbull; les éléments de sécurité

- Un tableau programmable (OTP) à usage unique de 1024 octets

- Protection contre les blocages

andbull; bits de registre d'état pour contrôler la protection contre le programme ou l'effacement d'une gamme contiguë de secteurs

etbull; Options de commande matérielle et logicielle

- Protection avancée des secteurs (PAS)

etbull; Protection des secteurs individuels contrôlée par code de démarrage ou mot de passe

etbull; 65 nm MIRRORBITandtrade; technologie avec l'architecture Eclipse

etbull; tension d'alimentation du noyau: 2,7 V à 3,6 V

etbull; tension d'alimentation I/O: de 1,65 V à 3,6 V

- emballages de SO16 et FBGA

etbull; Plage de température/grade:

- Industrie (de -40°C à +85°C)

- Industrial Plus (de -40°C à +105°C)

- Automobile AEC-Q100 grade 3 (de -40°C à +85°C)

- Automobile AEC-Q100 grade 2 (de -40°C à +105°C)

- Automobile AEC-Q100 grade 1 (de -40°C à +125°C)

etbull; emballages (tous exempts de Pb)

- SOIC à 16 conduits (10,30 fois; 7,50 fois; 2,65 mm) (300 mil)

- DFN à 8 conduits (6,0 fois; 8,0 fois; 0,8 mm) (WSON)

- 24 balles FBGA (8,0 fois; 6,0 fois; 1,2 mm)

et taureau; 5 et fois; 5 balle (FAB024) et 4 et fois; 6 balle (FAC024) options d'empreinte

etbull; matrice connue bonne (KGD) et matrice connue testée

etnbsp;

Description générale

Les appareils Infineon S25FL128S et S25FL256S sont des produits de mémoire flash non volatile utilisant:

etbull; MIRRORBITandtrade; technologie etndash; qui stocke deux bits de données dans chaque transistor de mémoire

etbull; l'architecture Eclipse etndash; qui améliore considérablement le programme et efface les performances

etbull; lithographie par procédé à 65 nm

Cette famille de dispositifs se connecte à un système hôte via un SPI.L'entrée et la sortie en série traditionnelles en un seul bit SPI (single I/O ou SIO) sont prises en charge ainsi que les commandes en série en deux bits (dual I/O ou DIO) et en quatre bits (quad I/O ou QIO) en optionCette interface de largeur multiple est appelée SPI Multi-I/O ou MIO. En outre, la famille FL-S ajoute la prise en charge des commandes de lecture DDR pour SIO, DIO,et QIO qui transfère l'adresse et lire les données sur les deux bords de l'horloge.

L'architecture Eclipse dispose d'un tampon de programmation de page qui permet de programmer jusqu'à 128 mots (256 octets) ou 256 mots (512 octets) en une seule opération,résultant en une programmation et une effacement efficaces plus rapides que les algorithmes de programmation ou d'effacement SPI de génération précédente.

L'exécution de code directement à partir de la mémoire flash est souvent appelée eXecute-in-Place ou XIP.le taux de transfert de lecture d'instructions peut égaler ou dépasser l'interface parallèle traditionnelle, mémoires flash asynchrones ou non tout en réduisant considérablement le nombre de signaux.

Les produits S25FL128S et S25FL256S offrent des densités élevées couplées à la flexibilité et aux performances rapides requises par une variété d'applications embarquées.et le stockage des données.

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
