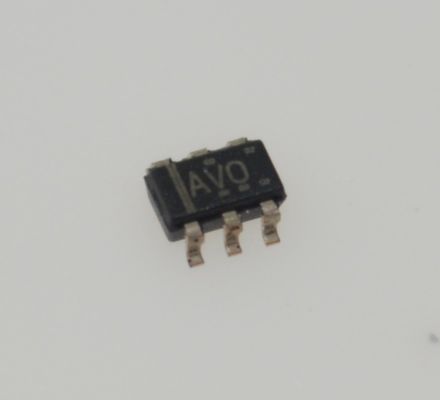

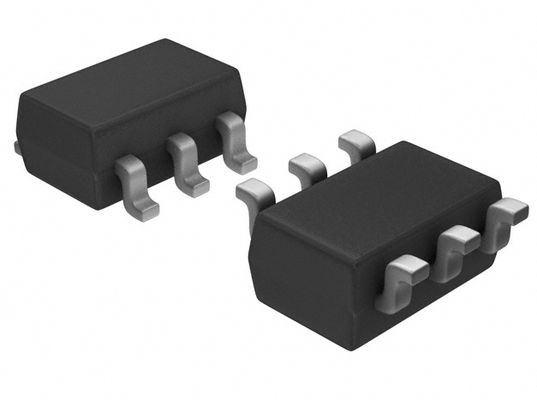

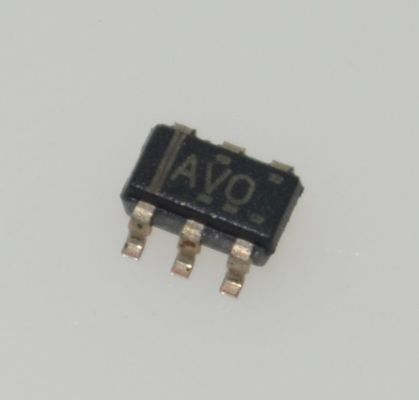

TPS3808G33DBVR Superviseur de tension 3,3 V Seuil 1,6 V Délai 200 ms SOT-23-5 Entrée 1,1-6,5 V -40°C à +125°C

TPS3808G33DBVR 3.3V Superviseur de tension 1.6V seuil de 200 ms Retard SOT-23-5 1.1-6.5V Entrée -40°C à +125°C

Caractéristiques

• Générateur de redémarrage de l'alimentation avec temps de retard réglable: 1,25 ms à 10 s

• Courant de repos très faible: 2,4 μA typique

• Précision de seuil élevé: 0,5% typique

• Des tensions de seuil fixes pour les rails de tension standard de 0,9 V à 5 V et une tension réglable jusqu'à 0,4 V sont disponibles

• Entrée de réinitialisation manuelle (MR)

• sortie RESET à écoulement ouvert

• Plage de température: de 40 à 125 °C

• Petits paquets SOT-23 et WSON de 2 mm × 2 mm

Applications

• Applications de DSP ou de microcontrôleur

• ordinateurs portables et de bureau

• PDA et produits portatifs

• Produits portables et alimentés par batterie

• Applications FPGA et ASIC

Définition

La famille de circuits de surveillance de microprocesseurs TPS3808 surveille les tensions du système de 0,4 V à 5 V,d'affirmer un signal de réinitialisation à écoulement ouvert lorsque la tension SENSE tombe en dessous d'un seuil prédéfini ou lorsque l'épingle de réinitialisation manuelle (MR) tombe à un niveau logique basLa sortie RESET reste faible pendant le temps de retard réglable par l'utilisateur après que la tension SENSE et la réset manuelle (MR) ont dépassé les seuils respectifs.

Le dispositif TPS3808 utilise une référence de précision pour atteindre une précision de seuil de 0,5% pour un VIT ≤ 3,3 V. Le temps de retard de réinitialisation peut être réglé à 20 ms en déconnectant la broche CT,300 ms en connectant la broche CT au VDD à l'aide d'une résistance, ou peut être réglé par l'utilisateur entre 1,25 ms et 10 s en connectant la broche CT à un condensateur externe.Il est donc bien adapté aux applications à batterie.Il est disponible dans les formats SOT-23 et 2 mm × 2 mm WSON, et est entièrement spécifié sur une plage de température de 40°C à 125°C (TJ).

Les informations sont fournies à la Commission.

Le dessin
