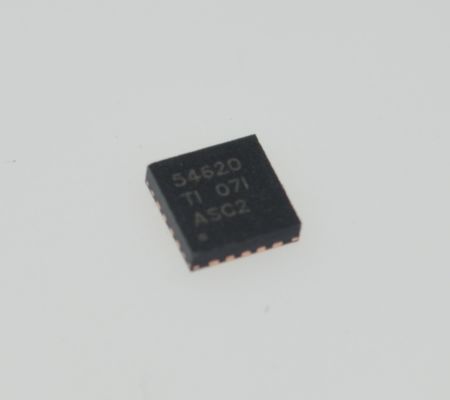

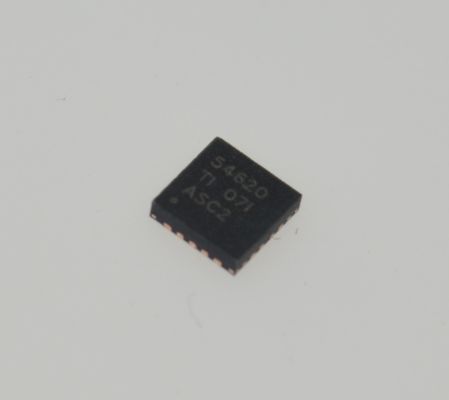

TPS54620RGYR 6A Convertisseur step-down à haut rendement avec entrée réglable de 4,5-17V Sortie réglable de 1,5% Précision de 1,2 MHz Commutation de protection thermique et de puissance Bon signal

TPS54620RGYR Convertisseur abaisseur 6A à haut rendement avec entrée 4,5-17V Sortie réglable Précision 1,5% Commutation 1,2 MHz Protection thermique et signal Power Good

Caractéristiques

• MOSFETs intégrés de 26 mΩ et 19 mΩ

• Rail d'alimentation divisé : 1,6 V à 17 V sur PVIN

• Fréquence de commutation de 200 kHz à 1,6 MHz

• Se synchronise sur une horloge externe

• Référence de tension de 0,8 V±1 % Surtempérature

• Faible courant de repos d'arrêt de 2 µA

• Démarrage monotone dans les sorties précontraintes

• Plage de température de jonction de fonctionnement de -40 °C à 150 °C

• Démarrage lent et séquencement de l'alimentation réglables

• Surveillance de la sortie Power Good pour les sous-tensions et les surtensions

• Verrouillage de sous-tension d'entrée réglable

Applications

• Systèmes d'alimentation distribués haute densité

• Régulation du point de charge haute performance

• Infrastructure de communications haut débit, réseau et optique

Description

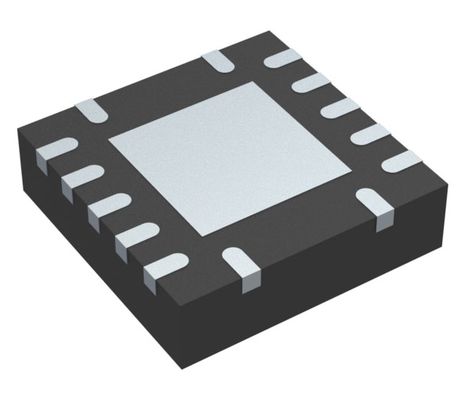

Le TPS54620 en boîtier QFN de 3,50 mm × 3,50 mm à performances thermiques améliorées est un convertisseur abaisseur synchrone 17 V, 6 A, complet, optimisé pour les petites conceptions grâce à un rendement élevé et à l'intégration des MOSFET côté haut et côté bas. Des économies d'espace supplémentaires sont obtenues grâce au contrôle en mode courant, qui réduit le nombre de composants, et en sélectionnant une fréquence de commutation élevée, ce qui réduit l'encombrement de l'inductance.

La rampe de démarrage de la tension de sortie est contrôlée par la broche SS/TR, ce qui permet un fonctionnement en tant qu'alimentation autonome ou dans des situations de suivi. Le séquencement de l'alimentation est également possible en configurant correctement l'activation et les broches Power Good à drain ouvert.

La limitation de courant cycle par cycle sur le FET côté haut protège l'appareil en cas de surcharge et est améliorée par une limitation de courant de source côté bas qui empêche l'emballement du courant. Il existe également une limitation de courant de puits côté bas qui désactive le MOSFET côté bas pour éviter un courant inverse excessif. L'arrêt thermique désactive la pièce lorsque la température de la puce dépasse la température d'arrêt thermique.

INFORMATION

Dessin
