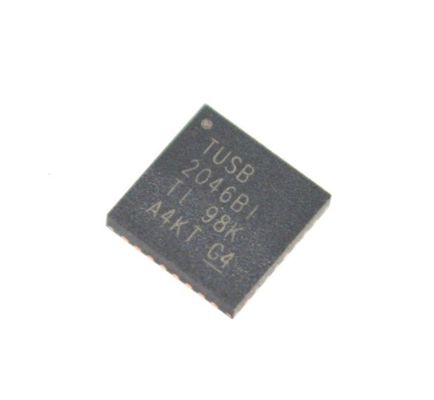

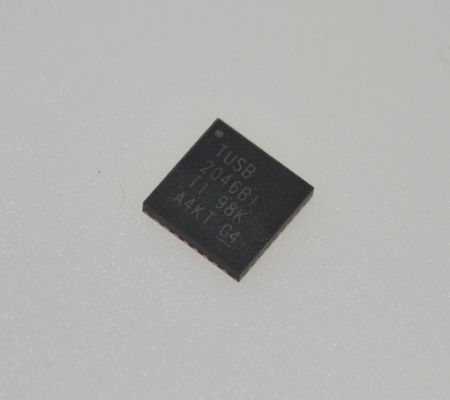

TUSB2046BIRHBR Contrôleur de hub USB 2.0 à 4 ports avec prise en charge de 12 Mbps/1,5 Mbps Transcepteurs intégrés Fonctionnement 3,3 V Mode d'économie d'énergie à faibles émissions électromagnétiques et plage de températures industrielles (-40°C à 85°C)

TUSB2046BIRHBR Contrôleur de hub USB 2.0 à 4 ports avec prise en charge de 12 Mbps/1,5 Mbps Transcepteurs intégrés Fonctionnement 3,3 V Mode d'économie d'énergie à faible EMI et plage de température industrielle (-40 °C à 85 °C)

 Caractéristiques

• Entièrement conforme à la spécification USB en tant que hub pleine vitesse : TID #30220231

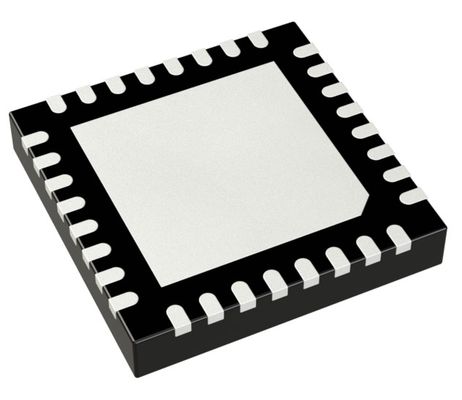

• Boîtier LQFP 32 broches (1) avec un pas de borne de 0,8 mm ou boîtier QFN avec un pas de broche de 0,5 mm

• Logique ASIC basse consommation 3,3 V

• Transcepteurs USB intégrés

• L'implémentation de la machine d'état ne nécessite aucune programmation du micrologiciel

• Un port en amont et quatre ports en aval

• Tous les ports en aval prennent en charge les opérations pleine vitesse et basse vitesse

• Deux modes de source d'alimentation : mode auto-alimenté – mode alimenté par bus

• La commutation d'alimentation et le signalement de surintensité sont fournis groupés ou par port

• Prend en charge les opérations de suspension et de reprise

• Prend en charge l'ID du fournisseur et l'ID du produit programmables avec une EEPROM série externe

• L'interface EEPROM à 3 états permet le partage de l'EEPROM

• Les sorties push-pull pour PWRON éliminent le besoin de résistances de rappel externes

• Le filtrage du bruit sur OVRCUR offre une immunité aux pics de tension

• Le brochage du boîtier permet une PCB à 2 couches

• Faible émission EMI obtenue grâce à une entrée de cristal de 6 MHz

• Migré à partir du hub TUSB2040 éprouvé

• Moins cher que le hub TUSB2040

• Performances ESD système améliorées

• Aucune exigence de pilote spéciale ; fonctionne de manière transparente avec tout système d'exploitation prenant en charge la pile USB

• Prend en charge le fonctionnement à 6 MHz via une entrée de cristal ou une horloge d'entrée de 48 MHz

Applications

• Systèmes informatiques

• Stations d'accueil

Description

Le TUSB2046x est un dispositif de hub CMOS 3,3 V qui fournit un port en amont et quatre ports en aval, conformément à la spécification Universal Serial Bus (USB) en tant que hub pleine vitesse. Ce dispositif étant implémenté avec une machine d'état numérique au lieu d'un microcontrôleur, aucune programmation du micrologiciel n'est requise. Des émetteurs-récepteurs USB entièrement conformes sont intégrés à l'ASIC pour tous les ports en amont et en aval. Les ports en aval prennent en charge les périphériques pleine vitesse et basse vitesse en définissant automatiquement la vitesse de balayage en fonction de la vitesse du périphérique connecté aux ports. La configuration de la broche BUSPWR sélectionne le mode alimenté par bus ou le mode auto-alimenté.

La configuration de l'entrée GANGED détermine les modes de commutation d'alimentation et de détection de surintensité pour les ports en aval. Si GANGED est élevé, toutes les sorties PWRON basculent ensemble et si un OVRCUR est activé, tous les ports passent à l'état d'arrêt. Si GANGED est bas, les sorties PWRON et les entrées OVRCUR fonctionnent par port.

INFORMATION

Dessin
