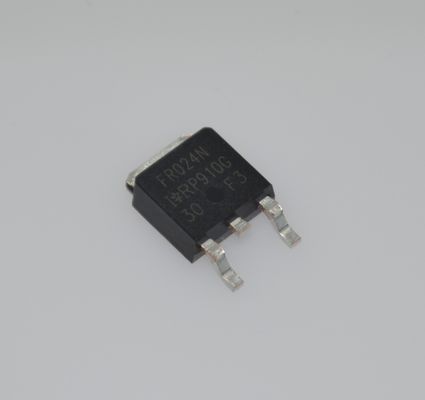

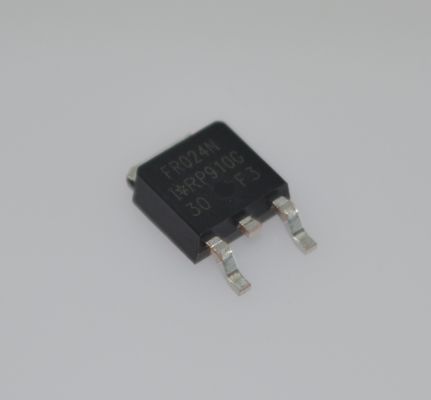

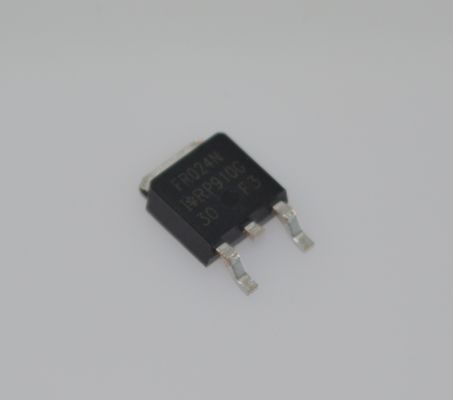

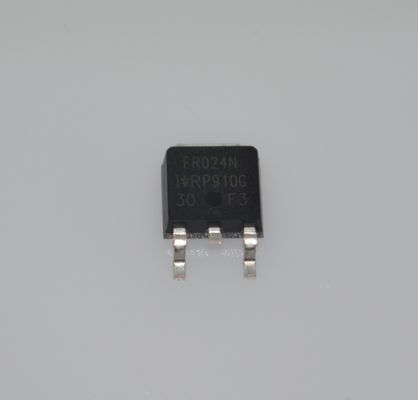

IRFR024NTRPBF 55V 24A N-Channel MOSFET avec ultra-faible 0.028Ω RDS ((on), vitesse de commutation rapide 100% Avalanche testé Package compact DPAK sans plomb et conforme à la RoHS

IRFR024NTRPBF MOSFET N-Channel 55V 24A avec RDS(on) ultra-faible de 0,028Ω, vitesse de commutation rapide, testé à 100 % en avalanche, boîtier DPAK compact, sans plomb et conforme RoHS

Applications

Applications de commande de moteur à balais

Applications de commande de moteur BLDC

Circuits alimentés par batterie

Topologies en demi-pont et en pont complet

Applications de redressement synchrone

Alimentations à mode résonant

Commutateurs d'alimentation OR-ing et redondants

Convertisseurs CC/CC et CA/CC

Onduleurs CC/CA

Avantages

Grille, avalanche et dV/dt dynamique améliorés

Robustesse, capacité et SOA d'avalanche entièrement caractérisées

Capacité dV/dt et dI/dt de la diode de corps améliorée

Sans plomb

Conforme RoHS, sans halogène

Caractéristiques

Caractéristiques électriques
MOSFET canal N, mode d'amélioration

Tension Drain-Source (V_DSS): 55V

Courant de drain continu (l_D):
34A (@25°C)
23A (@100°C)
Résistance à l'état passant (R_DS(on)):
0,0242 (typique, V_GS=10V)0
0,0282 (max, V_GS=10V)

Tension de seuil de grille (V_Gs(th)): 2V ~ 4V

Tension maximale Grille-Source (V_Gs): ±20V
Caractéristiques de commutation
Capacité d'entrée (C_iss): 1100pF (typique)

Capacité de sortie (C_oss): 300pF (typique)

Capacité de transfert inverse (C_rss): 80pF (typique)

Temps de retard à l'activation/désactivation (t_d(on)/t_d(off)): Niveau nanoseconde, adapté à la commutation haute fréquence

Performances thermiques
Dissipation de puissance maximale (P_D): 48W(@25°C)

Résistance thermique (R_θJA): 62°C/W (sans dissipateur thermique)

Plage de température de fonctionnement : -55°C ~ +175°C
Boîtier et caractéristiques mécaniques
Type de boîtier : TO-252 (DPAK), montage en surface

Conception conforme RoHS, sans plomb

Faible inductance parasite, optimisée pour la disposition du circuit imprimé

INFORMATION

Dessin
