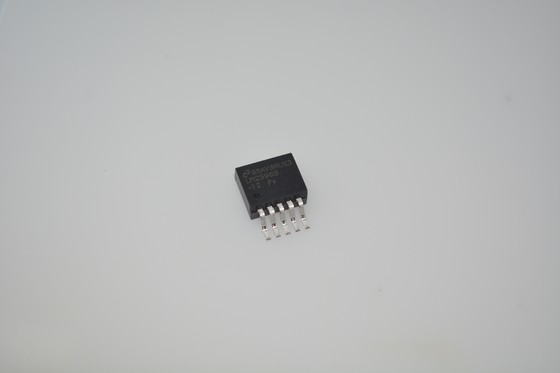

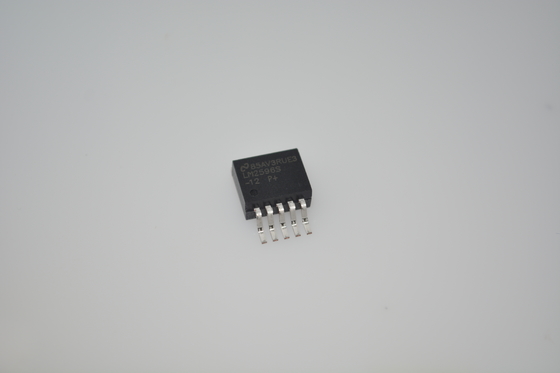

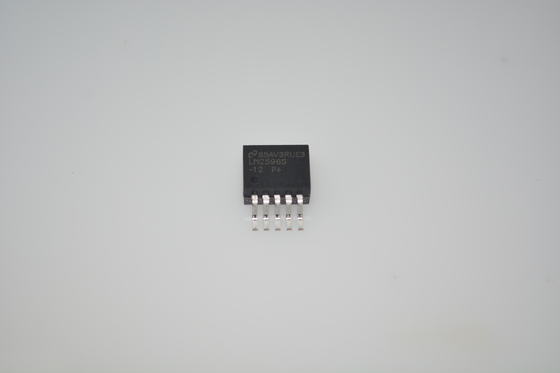

LM2596SX-12 12V 3A Convertisseur à décroissance avec large entrée 4.5V-40V 80% d'efficacité sortie réglable, protection thermique faible ondulation et paquet TO-263 compact pour une régulation fiable de la puissance

LM2596SX-12 Convertisseur abaisseur 12V 3A avec entrée large 4.5V-40V, rendement de 80%, sortie réglable, protection thermique, faible ondulation et boîtier TO-263 compact pour une régulation de puissance fiable

andnbsp;

Caractéristiques

andbull; Nouveau produit disponible :andndash; LMR51430 4,5 à 36 V, 3 A, convertisseur synchrone 500 kHz et 1,1 MHz

andbull; Pour une mise sur le marché plus rapide :andndash; Module d'alimentation TLVM13630 3 à 36 V, 3 A, 200 kHz à 2,2 MHz

andbull; Versions de sortie 3,3 V, 5 V, 12 V et réglables

andbull; Plage de tension de sortie de la version réglable : 1,2 V à 37 V etplusmn;4 % maximum sur les conditions de ligne et de charge

andbull; Disponible en boîtiers TO-220 et TO-263

andbull; Courant de charge de sortie de 3 A

andbull; Plage de tension d'entrée jusqu'à 40 V

andbull; Ne nécessite que quatre composants externes

andbull; Excellentes spécifications de régulation de ligne et de charge

andbull; Oscillateur interne à fréquence fixe de 150 kHz

andbull; Capacité d'arrêt TTL

andbull; Mode veille à faible consommation, IQ, typiquement 80 etmu;A

andbull; Haute efficacité

andbull; Utilise des inducteurs standard facilement disponibles

andbull; Arrêt thermique et protection contre la limitation de courant

andbull; Créez une conception personnalisée à l'aide du LM2596 avec le concepteur d'alimentation WEBENCHandreg;

andnbsp;

Applications

andbull; Appareils électroménagers

andbull; Infrastructure de réseau

andbull; EPOS

andbull; Home cinéma

andnbsp;

Description

La série de régulateurs LM2596 est constituée de circuits intégrés monolithiques qui fournissent toutes les fonctions actives pour un régulateur de commutation abaisseur (buck), capable d'alimenter une charge de 3 A avec une excellente régulation de ligne et de charge. Ces appareils sont disponibles en tensions de sortie fixes de 3,3 V, 5 V, 12 V et une version à sortie réglable.

Nécessitant un nombre minimal de composants externes, ces régulateurs sont simples à utiliser et comprennent une compensation de fréquence interne et un oscillateur à fréquence fixe.

La série LM2596 fonctionne à une fréquence de commutation de 150 kHz, ce qui permet d'utiliser des composants de filtrage de plus petite taille que ceux qui peuvent être nécessaires avec des régulateurs de commutation à basse fréquence. Disponible dans un boîtier TO-220 standard à 5 broches avec plusieurs options de pliage des broches différentes, et un boîtier de montage en surface TO-263 à 5 broches.

andnbsp;

INFORMATIONS

andnbsp;

Dessin

Notre avantage :

• Produits de haute qualité --- nos offres sont 100 % neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

andnbsp;

assurez-vous de répondre à vos besoins pour tous les types de composants.^_^


Liste de produits
Fournir une série de composants électroniques, une gamme complète de semi-conducteurs, de composants actifs et passifs. Nous pouvons vous aider à obtenir tout pour la nomenclature du PCB, en un mot, vous pouvez obtenir une solution unique ici,


Les offres comprennent :
Circuit intégré, CI mémoire, Diode, Transistor, Condensateur, Résistance, Varistance, Fusible, Ajusteur et potentiomètre, Transformateur, Batterie, Câble, Relais, Interrupteur, Connecteur, Bornier, Cristal et oscillateur, Inducteur, Capteur, Transformateur, Driver IGBT, LED, LCD, Convertisseur, PCB (circuit imprimé), PCBA (assemblage de PCB)

Forte en marque :
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
