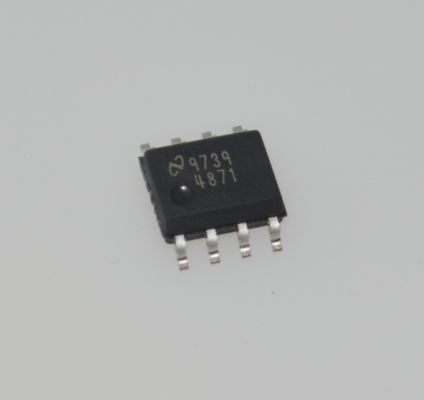

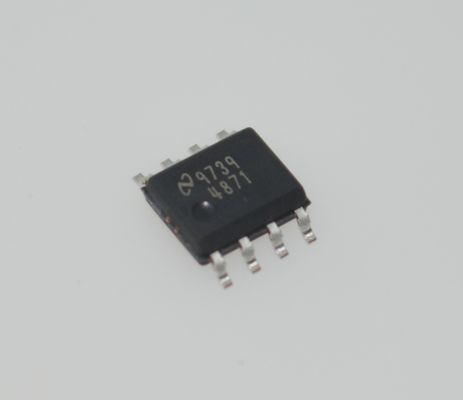

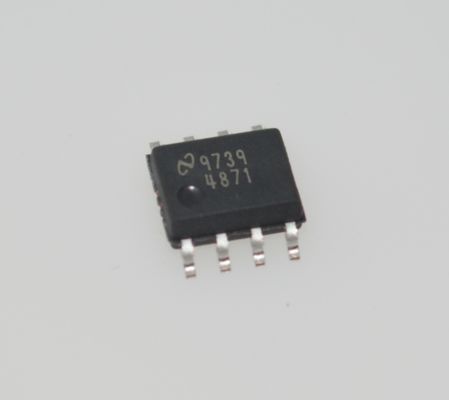

LM4871MX Amplificateur audio mono 3W avec fonctionnement basse tension 2,7V-5,5V Faible courant de repos, mode arrêt Protection thermique Immunité améliorée au bruit RF et boîtier SOIC peu encombrant

LM4871MX Amplificateur audio mono 3W avec fonctionnement basse tension 2,7 V-5,5 V, faible courant de repos, mode arrêt, protection thermique, immunité améliorée au bruit RF et boîtier SOIC peu encombrant

CARACTÉRISTIQUES

• Pas de condensateurs de couplage de sortie, de condensateurs bootstrap ou de circuits d'amortissement requis

• Stable en gain unitaire

• Boîtier WSON, VSSOP, SOIC ou PDIP

• Capacité de configuration de gain externe

• Broche compatible avec le LM4861

APPLICATIONS

• Ordinateurs portables

• Ordinateurs de bureau

• Systèmes audio basse tension

SPÉCIFICATIONS CLÉS

• PO à 10 % THD+N, 1 kHz

  – LM4871LD : 3Ω, charges de 4Ω ; 3 W (typ), 2,5 W (typ)

  – Tous les autres boîtiers LM4871 : charge de 8Ω 1,5 W (typ)

• Courant d'arrêt 0,6 µA (typ)

• Plage de tension d'alimentation 2,0 V à 5,5 V

• THD à 1 kHz à 1 W de puissance de sortie moyenne continue dans 8Ω 0,5 % (max)

DESCRIPTION

Le LM4871 est un amplificateur de puissance audio ponté mono capable de fournir 3 W de puissance moyenne continue dans une charge de 3Ω avec moins de 10 % de THD lorsqu'il est alimenté par une alimentation de 5 V (voir Remarque). Pour économiser de l'énergie dans les applications portables, le mode d'arrêt micropuissance du LM4871 (IQ = 0,6 µA, typ) est activé lorsque VDD est appliqué à la broche SHUTDOWN.

Les amplificateurs de puissance audio Boomer sont spécialement conçus pour fournir une sortie audio haute puissance et haute fidélité. Ils nécessitent peu de composants externes et fonctionnent avec de basses tensions d'alimentation de 2,0 V à 5,5 V. Étant donné que le LM4871 ne nécessite pas de condensateurs de couplage de sortie, de condensateurs bootstrap, de réseaux d'amortissement, il est idéalement adapté aux systèmes portables ou à faible consommation qui nécessitent un volume et un poids minimaux.

Les fonctionnalités supplémentaires du LM4871 incluent une protection contre l'arrêt thermique, une stabilité en gain unitaire et un réglage de gain externe.
