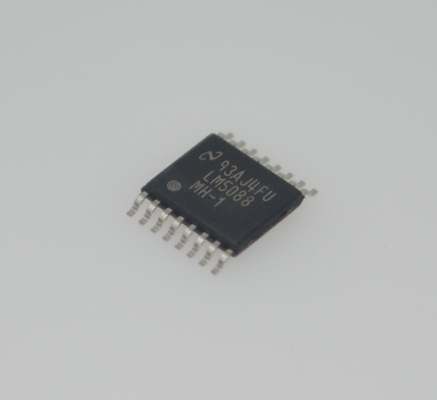

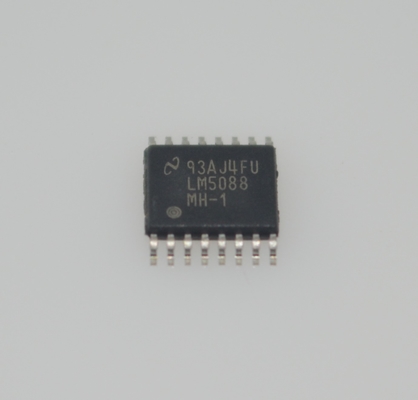

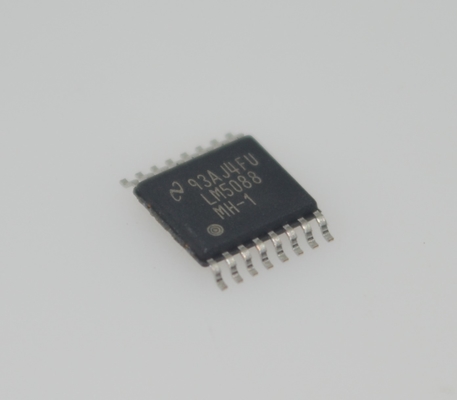

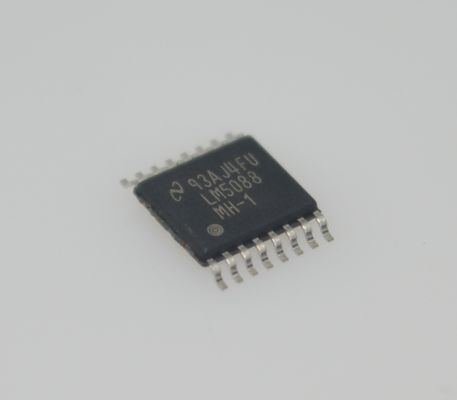

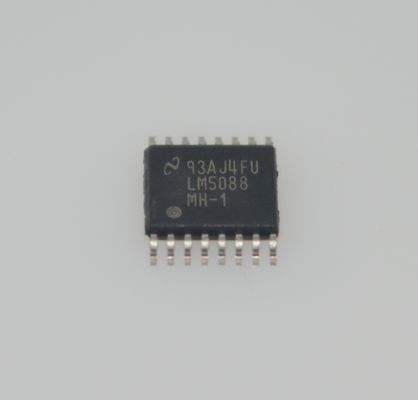

LM5088MHX-1 75V 1.5A Régulateur de commutation à soupape avec entrée large 7.5V-75V Sortie réglable (1.25V-60V) 90% d'efficacité Ajuste de fréquence (50kHz-1MHz) Arrêt thermique et HTSOP-8 Package

LM5088MHX-1 75V 1.5A Régulateur de commutation à boucle avec entrée large 7.5V-75V sortie réglable (1.25V-60V) 90% d'efficacité régler la fréquence (50kHz-1MHz)

etnbsp;

Caractéristiques

etbull; qualifié AEC-Q100 avec les résultats suivants:

etnbsp; etdash; Grade de température de l'appareil 1: etdash;40 etdeg;C à +125 etdeg;C

etnbsp; etndash; Appareil HBM niveau de classification ESD 2

Le niveau de classification C5 de l'ESD MDP des dispositifs

etbull; contrôle du mode courant émulé

etbull; entraîne un MOSFET N-canal extérieur

etbull; gamme de tension d'entrée ultra large de 4,5 V à 75 V

etbull; mode d'arrêt et de veille à faible QI

andbull; fonctionnalité de rapport de cycle de travail élevé pour une tension de sortie réduite

etbull; Réduction de l'IME du spectre de propagation (LM5088-1)

etbull; chronomètre de hoquet pour la protection contre la surcharge (LM5088-2)

andbull; tension de sortie réglable à partir de 1,205 V avec une précision de référence de rétroaction de 1,5%

etbull; amplificateur d'erreur à large bande passante

andbull; réglage de fréquence de l'oscillateur à résistance unique

etbull; capacité de synchronisation des oscillateurs

etbull; démarrage en douceur programmable

etbull; régulateur de biais de basse tension à haute tension

protection contre l'arrêt thermique

etbull; paquet HTSSOP à 16 broches

etnbsp;

Applications

etbull; info-divertissement automobile

etbull; Adaptateurs d'accessoires USB pour automobile

etbull; déviation industrielle CC-DC et moteurs

etnbsp;

DéfinitionLe régulateur de buck non synchrone haute tension LM5088 dispose de toutes les fonctions nécessaires pour mettre en œuvre un convertisseur de buck haute tension efficace utilisant un nombre minimal de composants externes.Le LM5088 peut être configuré pour fonctionner sur une plage de tension d'entrée ultra large de 4.5 V à 75 V. Ce régulateur facile à utiliser comprend un pilote de porte à décalage de niveau capable de contrôler un interrupteur N-canal externe.La méthode de commande est basée sur le contrôle du mode de courant de pointe en utilisant une rampe de courant émuléeL'utilisation d'une rampe de commande émulée réduit la sensibilité au bruit du circuit de modulation de la largeur d'impulsion,permettant un contrôle fiable de très petits cycles de fonctionnement nécessaires dans les applications à haute tension d'entrée et à basse tension de sortieLa fréquence de commutation LM5088 est programmable de 50 kHz à 1 MHz.

Le LM5088 est disponible en deux versions: le LM5088-1 fournit une fonction de dithering de fréquence de plus de 5% pour réduire l'EMI conduit et rayonné,tandis que le LM5088-2 fournit une minuterie de redémarrage polyvalente pour la protection contre la surchargeDes fonctionnalités supplémentaires comprennent un régulateur de faible biais de décrochage, une entrée activée à trois niveaux pour contrôler les modes d'arrêt et de veille, un démarrage en douceur et une capacité de synchronisation de l'oscillateur.Le dispositif est disponible dans un package HTSSOP à 16 broches amélioré thermiquement.

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
