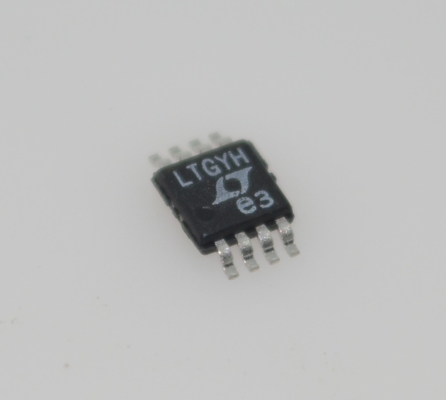

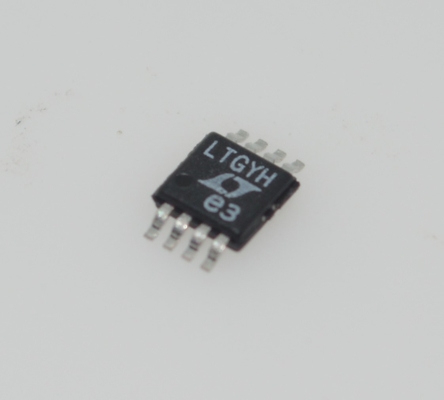

LT6657AHMS8-5 référence de tension 5V de précision avec ultra-faible 2ppm/°C Drift 0,05% précision initiale 10mA sortie large 2,7V-36V alimentation faible bruit et MSOP-8 Package pour les applications haut de gamme

LT6657AHMS8-5 référence de tension 5V de précision avec ultra-faible 2ppm/°C Drift 0,05% précision initiale 10mA sortie large 2,7V-36V alimentation faible bruit et MSOP-8 Package pour les applications haut de gamme

Les défauts

Faible dérive

A: 1,5 ppm/°C au maximum

Grade B: 3 ppm/°C maximum

Faible bruit:

0.5ppmP-P (0,1 Hz à 10 Hz)

00,8 ppmRMS (10 Hz à 1 kHz)

Large plage d'alimentation à 40 V

Les sources et les puits 10 mA min

Règlement de ligne: 0,2 ppm/V

Régulation de la charge: 2 μV/mA

Protection de l'alimentation inverse

Protection contre la sortie inverse

Évasion à faible puissance: < 4μA max.

1.5V Min d'alimentation pour l'option 1.25V

Protection thermique

Peut fonctionner en mode shunt

Configurable comme référence négative

Options de tension de sortie disponibles: 1,25 V, 2,5 V, 3 V, 4,096 V, 5 V

Le modèle MSOP-8

Applications

Industrie à haute température

Systèmes d'acquisition de données haute résolution

Instrumentation et contrôle des processus

Contrôle et surveillance automobile

Équipement médical

Références de shunt et de tension négative

Définition

Le LT®6657 est une référence de tension de précision qui combine des caractéristiques de fonctionnement robustes avec une dérive extrêmement faible et un faible bruit.cette bande de référence atteint 1.5ppm/°C avec un comportement de température prévisible et une précision de tension initiale de 0,1%. Il offre également un bruit de 0,5ppmP-P et une hystérésis à très basse température.

Le LT6657 est une référence à faible déconnexion qui peut être alimentée à partir de 50mV au-dessus de la tension de sortie, jusqu'à 40V.La sortie tamponnée prend en charge ± 10 mA de puissance de sortie avec une faible impédance de sortie et une régulation précise de la chargeLa haute capacité de courant d'évier permet de fonctionner comme référence de tension négative avec la même précision qu'une référence positive.et comprend la protection contre le courant lorsque la sortie est en court-circuit et l'arrêt thermique en cas de surchargeUn arrêt est inclus pour permettre une réduction de la puissance tout en permettant un allumage rapide.

Le LT6657 est entièrement spécifié sur la plage de température de 40 °C à 125 °C. Il est disponible dans le paquet MSOP à 8 conduits.

Les informations sont fournies à la Commission.

Le dessin

suggère que, dans une série de 10 secondes de mesure de la tension de sortie, au moins la moitié des observations devraient avoir une valeur de pic à pic inférieure à ce nombre.5 mesures inférieures à 0Comme indiqué ci-dessus, la répartition statistique du bruit est telle que, lorsqu'il est observé pendant de longues périodes,l'erreur maximale de la tension de sortie due au bruit peut être beaucoup plus grande que celle observée dans un intervalle plus courtL'erreur maximale probable due au bruit est souvent estimée en utilisant la valeur RMS, multipliée par un facteur de crête estimé, supposé être dans la plage de 6 à 8.4Cette valeur maximale possible ne sera observée que si la tension de sortie est mesurée pendant de très longues périodes de temps.une approche plus approfondie de la mesure du bruit a été utilisée pour le LT6657 (décrite en détail dans Linear Technology®s AN124) qui permet d'obtenir plus d'informations à partir du résultatEn particulier, cette méthode caractérise le bruit sur une durée significativement plus longue, ce qui donne une description plus complète du bruit de basse fréquence.Le bruit de référence est mesuré à la sortie du circuit indiquée à la figure 15 avec un système ADC/DVM.La tension de pic à pic est alors calculée pour 10
