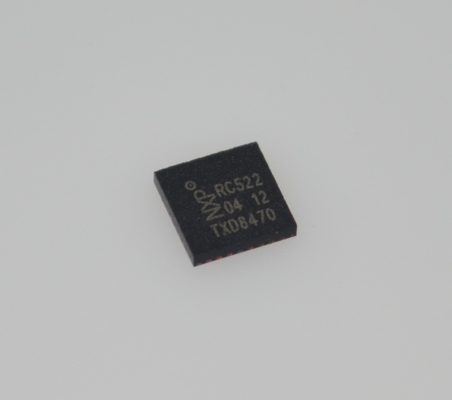

MFRC52202HN1 13.56MHz RFID/NFC Reader IC avec ISO 14443A/MIFARE Support SPI/I2C/UART Interfaces, portée de 10 cm, mode basse consommation Anti-collision et paquet HVQFN32 compact pour les systèmes d'accès sécurisé

MFRC52202HN1 13.56MHz RFID/NFC Reader IC avec ISO 14443A/MIFARE Support SPI/I2C/UART Interfaces, portée de 10 cm, mode basse consommation Anti-collision et paquet HVQFN32 compact pour les systèmes d'accès sécurisé

Caractéristiques et avantages

¢ Circuits analogiques hautement intégrés pour démoduler et décoder les réponses

- Les drivers de sortie tamponnés permettant de connecter une antenne avec le nombre minimum de composants externes

Il prend en charge la mise en œuvre de l'ISO/IEC 14443 A/MIFARE et NTAG.

La distance de fonctionnement typique en mode lecture/écriture est jusqu'à 50 mm selon la taille et le réglage de l'antenne

Supporte le chiffrement MF1xxS20, MF1xxS70 et MF1xxS50 en mode lecture/écriture

Supporte l'ISO/CEI 14443 Une communication à plus grande vitesse de transfert jusqu'à 848 kBd

¢ Prend en charge le MFIN/MFOUT

L'alimentation interne supplémentaire du circuit intégré de la carte à puce connecté par MFIN/MFOUT

Interfaces hôtes prises en charge

¢ SPI jusqu'à 10 Mbit/s

L'interface de bus I2C jusqu'à 400 kBd en mode rapide, jusqu'à 3400 kBd en mode haute vitesse

- RS232 UART en série jusqu'à 1228,8 kBd, avec des niveaux de tension dépendant de l'alimentation en tension des broches

Le tampon FIFO gère l'envoi et la réception de 64 octets

 Des modes d'interruption flexibles

Réset dur avec fonction de faible consommation

¢ Éteindre par logiciel

¢ Températeur programmable

Ossillateur interne pour connexion à un cristal de quartz de 27,12 MHz

Énergie de 2,5 V à 3,3 V

¢ coprocesseur CRC

¢ Pins d'entrée/sortie programmables

L'auto-évaluation interne

Introduction au projet

Différences entre les versions 1.0 et 2.0

Le MFRC522 est disponible en deux versions:

• MFRC52201HN1, ci-après dénommé version 1.0, et

• MFRC52202HN1, ci-après dénommé version 2.0.

La version 2.0 du MFRC522 est entièrement compatible avec la version 1.0 et offre en outre les caractéristiques et améliorations suivantes:

• Augmentation de la stabilité du lecteur IC dans des conditions difficiles

• Un précalant de chronométrage supplémentaire, voir rubrique 8.5.

• Une manipulation de CRC corrigée lorsque RX Multiple est réglée sur 1

Cette version de la fiche de données couvre les deux versions de la MFRC522 et décrit les différences entre les versions, le cas échéant.

Description générale

Le MFRC522 est un circuit intégré de lecture/écriture pour la communication sans contact à 13,56 MHz. Le lecteur MFRC522 prend en charge ISO/CEI 14443 A/MIFARE et NTAG.L'émetteur interne du MFRC522 est capable d'alimenter une antenne de lecture/écriture conçue pour communiquer avec les cartes A/MIFARE ISO/IEC 14443 et les transpondeurs sans circuits actifs supplémentaires.Le module récepteur fournit une implémentation robuste et efficace pour la démodulation et le décodage des signaux des cartes et transpondeurs compatibles ISO/IEC 14443 A/MIFARE.Le module numérique gère la fonctionnalité complète ISO/CEI 14443 A de cadrage et de détection d'erreur (parité et CRC)Le MFRC522 prend en charge les produits MF1xxS20, MF1xxS70 et MF1xxS50. Le MFRC522 prend en charge la communication sans contact et utilise des vitesses de transfert plus élevées MIFARE jusqu'à 848 kBd dans les deux sens.
