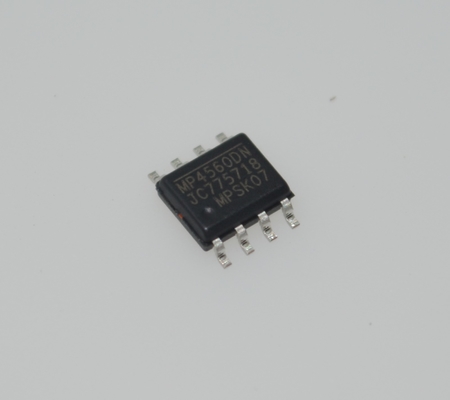

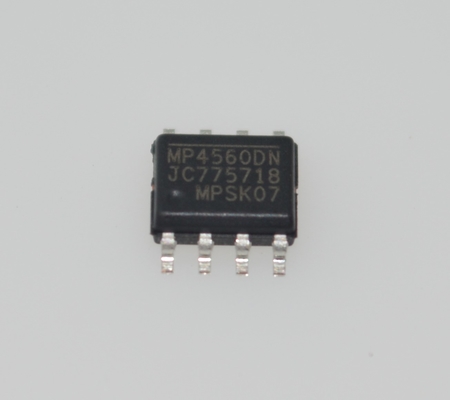

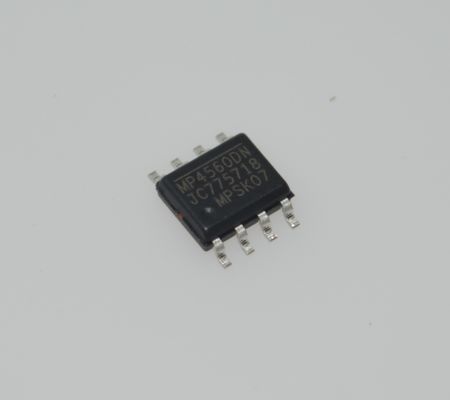

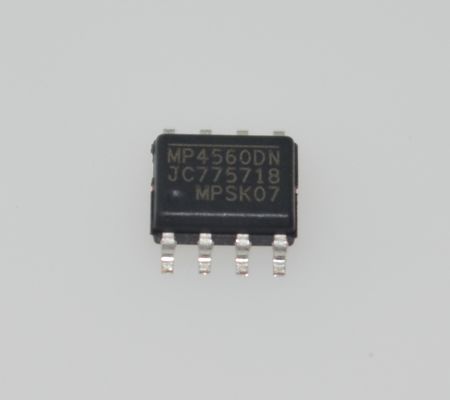

MP4560DN-LF Convertisseur abaisseur à haut rendement 60V 5A avec entrée large 4.5-60V, sortie à fréquence réglable 500kHz, protection contre les surintensités, arrêt thermique et boîtier DFN compact

MP4560DN-LF Convertisseur abaisseur 60V 5A à haut rendement avec entrée large 4,5-60V, sortie réglable à 500 kHz, protection contre les surintensités, arrêt thermique et boîtier DFN compact

CARACTÉRISTIQUES

 Plage d'entrée de fonctionnement large de 3,8 V à 55 V

 MOSFET de puissance interne de 250 mΩ

 Fréquence de commutation programmable jusqu'à 2 MHz

 Courant de repos de 140 μA

 Stable avec condensateur céramique

 Démarrage progressif interne

 Jusqu'à 95 % d'efficacité

 Sortie réglable de 0,8 V à 52 V

 Disponible en boîtiers QFN 10 broches 3x3 et SOIC8 avec pastille exposée

APPLICATIONS

 Conversion de puissance haute tension

 Systèmes automobiles

 Systèmes d'alimentation industriels

 Systèmes d'alimentation distribués

 Systèmes alimentés par batterie

DESCRIPTION

Le MP4560 est un régulateur de commutation abaisseur haute fréquence avec MOSFET de puissance haute tension interne intégré côté haut. Il fournit une sortie de 2 A avec un contrôle en mode courant pour une réponse rapide de la boucle et une compensation facile.

La large plage d'entrée de 3,8 V à 55 V s'adapte à une variété d'applications abaisseuses, y compris celles dans l'environnement d'entrée automobile. Un courant d'alimentation en mode arrêt de 12 µA permet une utilisation dans les applications alimentées par batterie.

Un rendement de conversion de puissance élevé sur une large plage de charges est obtenu en réduisant la fréquence de commutation en condition de faible charge pour réduire les pertes de commutation et de commande de grille.

Le repli de fréquence aide à prévenir l'emballement du courant de l'inducteur pendant le démarrage et l'arrêt thermique assure un fonctionnement fiable et tolérant aux pannes.

En commutant à 2 MHz, le MP4560 est capable d'éviter les problèmes de bruit EMI (Interférence Électromagnétique), tels que ceux rencontrés dans les applications radio AM et ADSL.

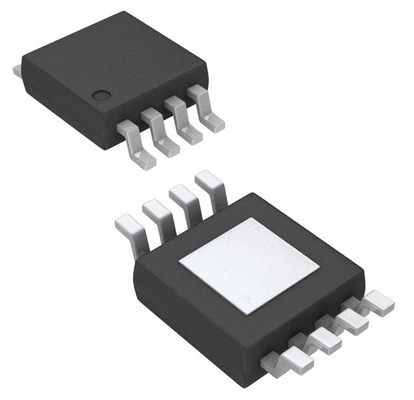

Le MP4560 est disponible en petits boîtiers QFN 10 broches 3 mm x 3 mm et SOIC8 avec pastille exposée.

INFORMATIONS

Dessin
