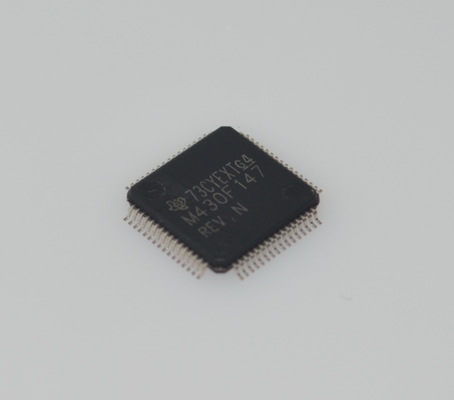

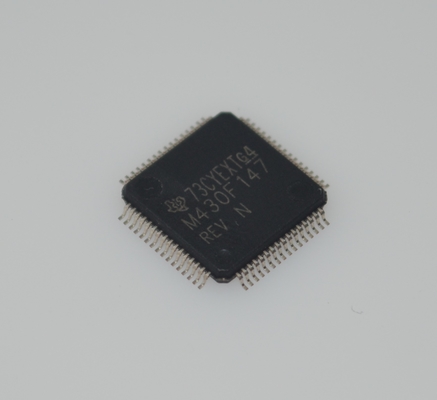

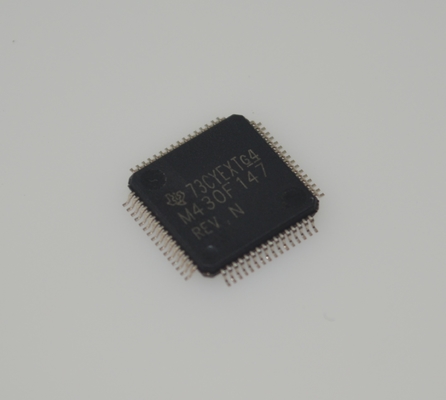

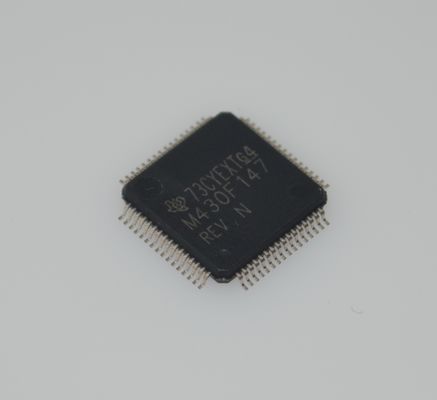

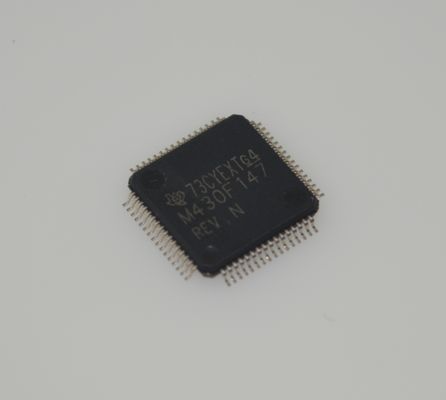

MSP430F147IPMR MCU ultra-basse consommation 16 MHz avec 32 Ko de Flash, 1 Ko de RAM, ADC 12 bits, minuteries 16 bits, UART/SPI/I2C, fonctionnement 1,8-3,6 V et boîtier LQFP 64 broches

MSP430F147IPMR MCU ultra-basse consommation 16 MHz avec 32 Ko de Flash, 1 Ko de RAM, ADC 12 bits, Minuteries 16 bits, UART/SPI/I2C, fonctionnement 1,8-3,6 V et boîtier LQFP 64 broches

andnbsp;

Caractéristiquesandnbsp;

andbull; Plage de tension d'alimentation faible, 1,8 V à 3,6 V

andbull; Consommation d'énergie ultra-faible :

andnbsp; andndash; Mode actif : 280 andmicro;A à 1 MHz, 2,2 V

andnbsp; andndash; Mode veille : 1,6 andmicro;A

andnbsp; andndash; Mode arrêt (conservation de la RAM) : 0,1 andmicro;A

andbull; Cinq modes d'économie d'énergie

andbull; Réveil du mode veille en moins de 6 andmicro;s

andbull; Architecture RISC 16 bits, temps de cycle d'instruction de 125 ns

andbull; Convertisseur analogique-numérique (CAN) 12 bits avec référence interne, échantillonnage et maintien, et fonction d'analyse automatique

andbull; Timer_B 16 bits avec sept registres de capture/comparaison avec ombre

andbull; Timer_A 16 bits avec trois registres de capture/comparaison

andbull; Comparateur intégré

andbull; Programmation série intégrée, aucune tension de programmation externe requise, protection du code programmable par fusible de sécurité

andbull; Interface de communication série (USART), fonctionne comme UART asynchrone ou interface SPI synchrone

andnbsp; andndash; Deux USART (USART0, USART1) sur les appareils MSP430F14x et MSP430F14x1

andnbsp; andndash; Un USART (USART0) sur les appareils MSP430F13x

andbull; Membres de la famille (voir également la comparaison des appareils)

andnbsp;andndash; MSP430F133

andnbsp; andnbsp;andndash; 8 Ko + 256 octets de mémoire Flash, 256 octets de RAM

andnbsp;andndash; MSP430F135

andnbsp; andnbsp;andndash; 16 Ko + 256 octets de mémoire Flash, 512 octets de RAM

andnbsp;andndash; MSP430F147, MSP430F1471

andnbsp; andnbsp;andndash; 32 Ko + 256 octets de mémoire Flash, 1 Ko de RAM

andnbsp;andndash; MSP430F148, MSP430F1481

andnbsp; andnbsp;andndash; 48 Ko + 256 octets de mémoire Flash, 2 Ko de RAM

andnbsp;andndash; MSP430F149, MSP430F1491

andnbsp; andnbsp;andndash; 60 Ko + 256 octets de mémoire Flash, 2 Ko de RAM

andnbsp;

Applications

andbull; Systèmes de capteurs

andbull; Contrôles industriels

andbull; Compteurs portables

andnbsp;

Description

La famille de microcontrôleurs (MCU) à très faible consommation d'énergie MSP430andtrade; de Texas Instruments comprend plusieurs appareils dotés de différents ensembles de périphériques destinés à diverses applications. L'architecture, combinée à cinq modes basse consommation, est optimisée pour prolonger la durée de vie de la batterie dans les applications de mesure portables. L'appareil est doté d'un puissant processeur RISC 16 bits, de registres 16 bits et de générateurs de constantes qui contribuent à une efficacité maximale du code. L'oscillateur à commande numérique (DCO) permet un réveil des modes basse consommation vers le mode actif en moins de 6 andmicro;s.

Les MCU MSP430F13x, MSP430F14x et MSP430F14x1 prennent en charge deux minuteries 16 bits intégrées, un CAN 12 bits rapide sur les appareils MSP430F13x et MSP430F14x, un USART sur les appareils MSP430F13x ou deux USART sur les appareils MSP430F14x et MSP430F14x1, et 48 broches d'E/S. Le multiplicateur matériel améliore les performances et offre une solution familiale compatible avec un large éventail de codes et de matériels.

Pour des descriptions complètes des modules, consultez le Guide de l'utilisateur de la famille MSP430x1xx

andnbsp;

INFORMATIONS

andnbsp;

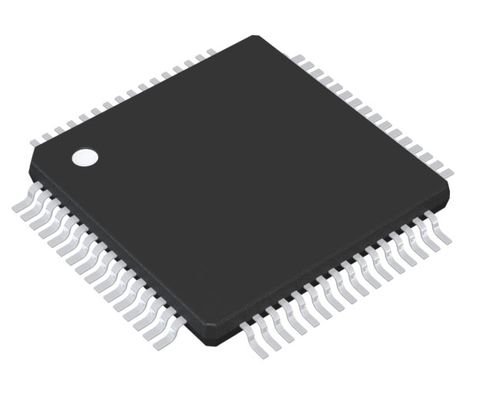

Dessin
