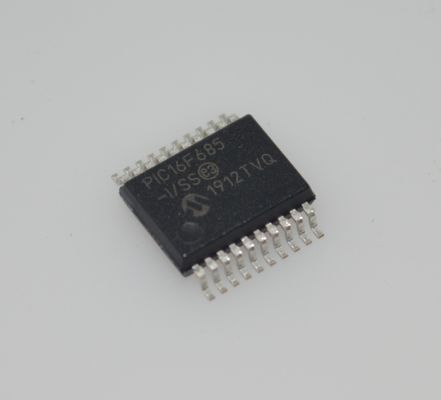

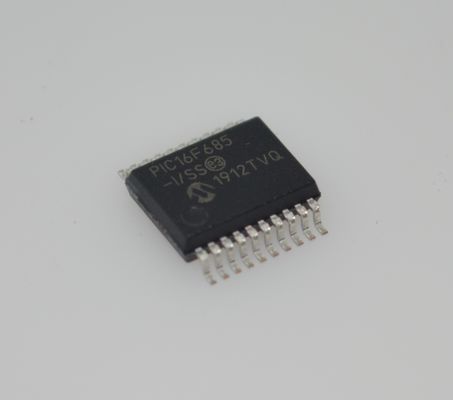

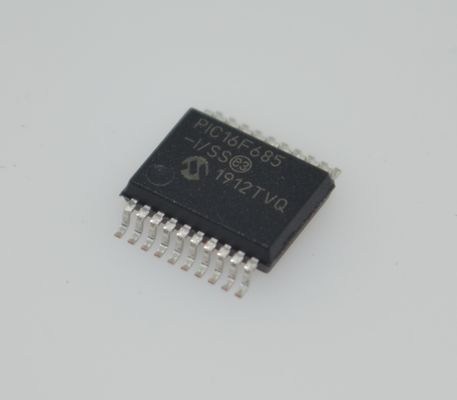

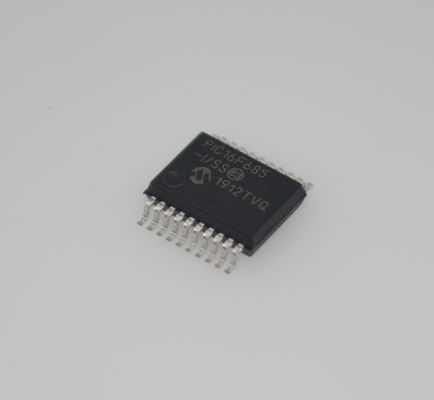

PIC16F685-I/SS 8-bit Flash MCU 20MHz Vitesse 3,5KB Mémoire 256B EEPROM 12x10-bit ADC 25 broches d'entrée/sortie large 2.0-5.5V Plage industrielle -40°C à +85°C SSOP-20 Paquet pour commande intégrée

PIC16F685-I/SS 8-bit Flash MCU 20MHz Vitesse 3,5KB Mémoire 256B EEPROM 12x10-bit ADC 25 broches d'entrée/sortie large 2.0-5.5V Plage industrielle -40°C à +85°C SSOP-20 Paquet pour commande intégrée

CPU RiSC à haute performance

Seulement 35 instructions à apprendre:

- Toutes les instructions à cycle unique sauf les branches

Vitesse de fonctionnement:
- Oscillateur DC-20 MHz/entrée horloge

 -Cycle d'instruction DC-200 ns

Capacité d'interruption

Une pile de matériel profond de huit niveaux

Mode d'adressage direct, indirect et relatif

Caractéristiques spéciales du microcontrôleur

L'oscillateur interne de précision:

Étalonnage d'usine à + 1%

Plage de fréquences sélectionnable par logiciel de 8 MHz à 32 kHz
Logiciel réglable

Mode de démarrage à deux vitesses

Détection d'échec de cristal pour les applications critiques

Commutation en mode horloge pendant le fonctionnement pour économiser de l'énergie

Mode de veille économe en énergie

Large plage de tension de fonctionnement (2,0 V à 5,5 V)

Plage de température industrielle et étendue

Réinitialisation de la mise sous tension (POR)

Températeur de mise en marche (PWRTE) et Températeur de démarrage de l'oscillateur (OST)

Réinitialisation en brown-out (BOR) avec option de contrôle logiciel

Températeur de surveillance à faible courant amélioré (WDT) avec oscillateur intégré (software selectablenominal 268 secondes avec prescaler complet)

Pinceau de détection/entrée multiplexé

Protection par code programmable

Celle flash/EEPROM à haute résistance:

100, 000 écrire Flash endurance

1,000,000 endurance d'écriture EEPROM

Réservation des données flash/EEPROM: > 40 ans

Module amélioré USART:

Prend en charge RS-485, RS-232 et LIN 2.0

Détection automatique de Baud

Réveil automatique sur le démarrage

Caractéristiques de faible consommation
Courant de veille:

50 nA @ 2,0 V, typique

Courant de fonctionnement:

11 μA @ 32 kHz, 2,0 V, typique

220 μA @ 4 MHz, 2,0 V, typique

Actuel du chronomètre de surveillance:

-< 1 μA @ 2,0 V, typique

Caractéristiques périphériques

17 broches 1/0 et 1 broche à seule entrée:

Source/évier de courant élevé pour entraînement LED direct

Pinceau d'interruption sur changement

Pull-ups faibles programmables individuellement

Réveil à très faible puissance (ULPWU)

Module de comparaison analogique avec:

Deux comparateurs analogiques

Module de référence de tension sur puce (CVREF) programmable (en % du VDD)

Les entrées et les sorties du comparateur accessibles de l'extérieur
SR Mode de verrouillage
Retour à l' ancienne.
VREF à tension fixe de 0,6 V

Convertisseur A/D:
Résolution de 10 bits et 12 canaux

Timer0: Timer/compteur à 8 bits avec prescaler programmable à 8 bits

Timer amélioré1:

Températeur/compteur à 16 bits avec prescaler

Températeur externe1 Porte (compte activé)

Option d'utiliser OSC1 et OSC2 en mode LP en tant qu'oscillateur Timer1 si le mode NTOSC est sélectionné
Timer2: Timer/compteur à 8 bits avec périoderegistreur, prescaler et postscaler à 8 bits

Capture améliorée, comparer, module PWM+:

Capture de 16 bits, résolution maximale 12,5 ns

Comparer, résolution maximale 200 ns

PWM à 10 bits avec 1, 2 ou 4 canaux de sortie, "temps mort" programmable, fréquence maximale de 20 kHZ
Contrôle de la direction de sortie PWM

Port série synchrone (SSP):

Mode SPl (maître et esclave)

Les informations sont fournies à la Commission.

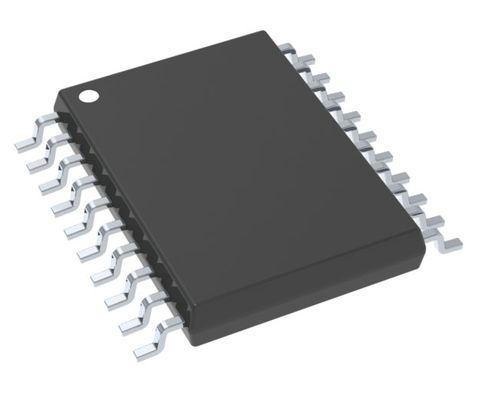

Le dessin
